Комплекс 9К76 Темп-С, ракета 9М76 - SS-12 / SS-22 SCALEBOARD

Автор: DIMMI
Создана: 14.04.2009 22:32:47
Изменена: 27.03.2016 22:15:53
Комментариев: 76
Категории: ЗЕМЛЯ / Баллистические ракеты земля-земля / Баллистические ракеты малой дальности / Комплекс 9К76 Темп-С, ракета 9М76 - SS-12 / SS-22 SCALEBOARD /

ДАННЫЕ НА 2016 г. (стандартное пополнение)
Комплекс 9К76 "Темп-С", ракета 9М76 / "ТР-1" - SS-12A SCALEBOARD-A / KY-11
Комплекс 9К76 "Темп-С", ракета 9М76Б / "ТР-1" - SS-12A SCALEBOARD-A
Комплекс 9К76 "Темп-С", ракета 9М76Б1 / "ТР-1М" / "мод.9М76Б" / 9М76М (?) - SS-12B / SS-12M / SS-22 SCALEBOARD-B

Ракетный комплекс фронтового уровня / оперативно-тактический увеличенной дальности ракетный комплекс. Комплекс создан в НИИ-1 (Московский Институт Теплотехники с 1967 г.) под руководством А.Д.Надирадзе. Постановлением Совмина СССР №839-379 НИИ-1 поручалось создание оперативно-тактического ракетного комплекса с твердотопливной ракетой "Темп", а ОКБ Волгоградского завода №221 «Баррикады» и СКБ-1 Минского автозавода поручалось создание для комплекса пусковой установки.

После разработки рецептуры смесевого твердого топлива в НИИ-125 (позже переименовано в НИХТИ, а позже - в НПО "Союз", г.Люберцы) под руководством будущего академика Б.П.Жукова в 1961 г. в НИИ-1 под руководством А.Д.Надирадзе проведены  проектные оценки создания новой баллистической ракеты с РДТТ на этом топливе. Полномасштабная разработка комплекса "Темп-С" начата по Постановлению Совмина СССР №934-405 от 5 сентября 1962 г. в НИИ-1 (с 1967 г. МИТ, головной исполнитель по комплексу и ракете), главный конструктор - А.Д.Надирадзе, НИИ-592 (система управления), НИИ-125 (заряд двигателя), КБ завода "Баррикады" (СПУ и другое наземное оборудование). Ракета и комплекс создавались с использованием наработок по теме "Темп". Аванпроект комплекса защищен 13 декабря 1962 г.

Испытания. В 1962 г. по Постановлению СМ СССР начата подготовка производства ракет 9М76 на Воткинском машиностроительном заводе №235 (г.Воткинск). Совместные испытания комплекса "Темп-С" и ракеты проводились на полигоне Капустин Яр с декабря 1963 г. по октябрь 1965 г. Первый пуск ракеты 9М76 "Темп-С" произведен 14 марта 1964 г. (дальность 580 км). По 18 июля 1964 г. произведено 5 пусков ракет (пятый пуск на дальность 850 км), из них 2 пуска аварийные. Ракета в комплектации 9М76Б была доработана с целью повышения точности. Полигонные и войсковые испытания СПУ 9П120 - 1964-1965 г.г. Всего в ходе испытаний на полигоне Капустин Яр проведены: летные испытания ракеты (29 пусков), проверка готовностей СПУ (8 пусков) и транспортной машины (5 подготовок), поддержания готовности №1 (11 ракет), большие и малые транспортные испытания ракет (7 ракет), ходовые, транспортные и ресурсные испытания наземных агрегатов комплекса, дневные и ночные марши СПУ и транспортных машин, испытания арсенального оборудования (1 комплект).

Особая благодарность "Пенсионеру" (http://russianarms.ru) за помощь в подготовке материалов.


Комплекс 9К76 "Темп-С" - СПУ 9П120 и машина испытаний и пуска ("60 лет в строю полигон Капустин Яр. 1946-2006 г.г., ГЦМП "Капустин Яр", 2006 г.).

Принятие на вооружение. Комплекс 9К76 с ракетой 9М76Б принят на вооружение РВСН Постановлением СМ СССР №1139-382 от 29 декабря 1965 г. (постановление СМ СССР №99-27 от 7 февраля 1966 г. предположительно оговаривало порядок снабжения и поставок в войска). В 1965 г. 3 ЦНИИ Министерства обороны СССР подготовил для комплекса "Темп-С" таблицы стрельбы. В 1966 г. за создание ракетного комплекса 9К76 "Темп-С" Ленинской премии СССР удостоены главный конструктор НИИ-1 Александр Давидович Надирадзе, конструкторы-ракетчики Лагутин Борис Николаевич и Гоголев Александр Иванович. Начало серийного производства СПУ комплекса на заводе "Баррикады" - 1966 г. (окончание выпуска - 1970 г.). Серийное производство ракет развернуто на заводе №235 в г.Воткинск с 1966 г. В 1967 г. комплекс развернут в составе нескольких отдельных ракетных дивизионов (полков) в структуре РВСН. В 1968 г. дивизионы комплексов "Темп-С" переданы из РВСН в подчинение командования сухопутных войск.


Фрагмент фото ракетным комплексом 9К76 "Темп-С" с ракетой 9М76Б на позиции. Эксплуатационная практика ЛМИ, ракетная часть в/ч 64453, Луга, Ленинградская область. 1980-е годы (фото из архива пользователя Vladimir1007, источник).

7 ноября 1967 г. СПУ комплекса "Темп-С" впервые показаны на параде на Красной площади в Москве.

Комплексы 9К76 "Темп-С" на параде на Красной площади в Москве (фото с сайта http://9k72.ru)

В 1983 г. ракетные бригады, вооруженные ОТР "Темп-С" были размещены в ГСВГ (ГДР) и ЦГВ (ЧССР) ВС СССР в странах социалистического содружества. Передислокация ракетных бригад была проведена в ответ на размещение в Западной Европе американских ракет "Першинг-2" и "Томагавк" (которые в свою очередь, были там размещены в ответ на массовое развертывание в Европе советских БРСД "Пионер")

Снятие с вооружения и уничтожение. Ракеты уничтожены согласно Договору о сокращении РСМД в период с 1 января 1988 г. по 25 июля 1989 г. В ходе переговоров по подготовке к заключению Договора о сокращении РСМД комплекс "Темп-С" именовался "ОТР-22" (подлинность наименования "ТР-1" под вопросом, наименования ОТР-12 в документации по Договору о сокращении РСМД не существовало).


Ракета 9М76Б комплекса 9К76 "Темп-С" перед пуском (вверху) и в полете (внизу).


Ракета 9М76Б, часть контейнера для хранения и транспортировки и СПУ комплекса 9К76 "Темп-С" (http://www.young-science.ru)


Так аналитики Jane's Weapon Systems представляли себе ракеты
SS-12A и SS-12B в 1987 году (Jane's Weapon Systems. 1987)


Пусковая установка:
Бр-253 - ПУ с размещением на двух машинах, разработка начата в КБ завода "Баррикады" 20 декабря 1960 г. Главный конструктор - Г.И.Сергеев. Не построена.

Бр-254 - ПУ с размещением на полуприцепе МАЗ-5248, разработка начата в КБ завода "Баррикады" (главный конструктор - Г.И.Сергеев) 20 декабря 1960 г. Не построена.

Бр-289 - ПУ на базе ПУ 9П11 (Бр-225) ракетного комплекса "Темп". Разработка начата в КБ завода "Баррикады" (главный конструктор - Г.И.Сергеев) 29 мая 1963 г. установка изготовлена в опытном экземпляре.

9П120 (Бр-278) - самоходная ПУ на базе проекта ПУ Бр-264 ракетного комплекса "Темп" на шасси МАЗ-543 (СКБ-1 Минского автозавода, главный конструктор - Б.Л.Шапошник). Разработка начата в КБ завода "Баррикады" 9 ноября 1962 г. Главный конструктор Георгий Иванович Сергеев. Опытный прототип изготовлен в 1963 г., полигонные и войсковые испытания пройдены в 1964-1965 г.г. Ракета размещалась в жестком контейнере 9Я230 с системой термообогрева РДТТ, автоматически открывавшемся перед пуском (осуществлялся подъем ракеты в стартовое положение в контейнере, контейнер раскрывался и опускался обратно на ложемент СПУ).
Двигатель - дизель Д12А-525А мощностью 525 л.с.
Колесная формула - 8 х 8
Первые две оси - поворотные
Длина шасси - 11490 мм
Ширина - 3050 мм
Объем топлива - 520 л
Радиус разворота - 13.5 м

СПУ 9П120 комплекса 9К76 "Темп-С" (фото из документации к Договору о сокращении РСМД).

СПУ 9П120 комплекса 9К76 "Темп-С"  (http://swalker.org, обработано).
СПУ 9П120 комплекса 9К76 "Темп-С" - первый этап подготовки ракеты к старту - подъем ракеты в защитном контейнере 9Я230 в стартовую позицию (фото из буклета Минского автозавода)


Снятие крышки контейнера 9Я230 с СПУ 9П120 (кадр из документального фильма "Автомобили в погонах", ТРК ВС РФ "Звезда", 2009 г.)

Хранение и транспортировка ракеты 9М76 без БЧ осуществлялось в транспортном контейнере.



Ракета 9М76:
Ракета без БЧ / ракетная часть - 9М76
Ракета с БЧ - 9М76Б, 9М76Б1 и т.п.

Конструкция
- количество ступеней - 2, раскрытие аэродинамических стабилизаторов второй ступени происходит при пуске ракеты. Ракета состоит из нескольких отсеков - головная часть, приборный отсек, вторая ступень с аэродинамическими стабилизаторами, первая ступень.

Фото из документации по Договору о сокращении РСМД - ракетная часть ракеты 9М76Б / ОТР-22 - 9М76.


Ракета 3М76Б в траспортном контейнере, фотоколлаж (http://zonawar.ru).

Система управления и наведение - система управления ракеты автономная инерциальная с использованием гиростабилизированной платформы.  На стартовом участке траектории корректировка курса производится поворотными соплами двигателя первой ступени. Решетчатые аэродинамические стабилизаторы  служат для стабилизации ракеты на  атмосферном отрезке траектории (раскрываются во время старта, неуправляемые). Наведение ракеты осуществляется прицеливанием на стартовом столе, аналогично прицеливанию ракет 8К14 комплекса 9К72 . Система управления ракеты создана в НИИ-592 под руководством Семихатова Н.А. (в последствии - академика). Разработка командных гироскопических приборов (КГП) - НПО Электромеханики (г.Миасс).

Двигатель:
Работы по созданию РДТТ и собственно ракеты "Темп-С" начаты после разработки в НИИ-125 (позже переименовано в НИХТИ, а позже - в НПО "Союз", г.Люберцы, ныне - ФЦДТ "Союз", г.Дзержинский) под руководством Б.П.Жукова рецептуры смесевого твердого топлива в 1961 г. Постановлением Совмина СССР от 4 апреля 1961 г. на Павлоградском химическом заводе начато строительство производственной базы для изготовления зарядов из смесевых твердых ракетных топлив (СТРТ) и изготовления снаряжения корпусов и ракетных двигателей массой от 1 кг до 50000 кг (источник). Техническое задание на создание двигателя с зарядом смесевого твердого топлива на полиуретановой основе ПЭУ-7ФГ массой 4000 кг сформулировано в мае 1962 г. Натурные испытания РДТТ прошли впервые в ноябре 1962 г. Корпус двигателя изготовлен из стеклоткани методом намотки. Освоение опытного производства зарядов на Павлоградском химическом заводе - 1963-1964 г.г., серийное производство зарядов для ракеты 9М76 начато в 1965 г. (моноблочные заряды 9Х118, смесевое топливо 9Х12, метод - свободное литьё). Заряды 9Х118 (в склееном варианте) для двигателя ракеты 9М76 разработаны в НИИ-125 под руководством Бориса Петровича Жукова (Ленинская премия 1976 г. по итогам принятия на вооружение комплекса МБР "Темп-2С", впоследствии - академик). Серийное производство корпусов двигателей первой и второй ступеней ракеты комплекса велось Петропавловским заводом тяжелого машиностроения (г.Петропавловск, источник).

В 1965 г. в НИО-1 (Софринский артиллерийский полигон НИИ "Геодезия") начата огневая стендовая отработка двигателя ракеты "Темп-С" (источник). Вероятно, речь об испытаниях двигателей с моноблочными зарядами 9Х118 (смесевое топливо 9Х12, метод - свободное литьё).


Двигатели 1-й ступени ракет 9М76 комплексов "Темп-С" перед уничтожением в Сары-Озеке, 1989 г. (http://flickr.com).

В 1961 г. в НИИ-9 (позже - Алтайский НИИХТ и еще позже - НПО "Алтай") начата разработка бутил-каучукового смесевого топлива Т-9-БК с использованием которого  с 1962 г. разрабатывается двигатель для ракеты "Темп-С". В 1966 г. проведены успешные демонстрационные испытания двигателя ракеты со скрепленным зарядом со смесевым бутил-каучуковым топливом Т-9-БК после термостатирования до -30 град.С. Вероятно, данное топливо использовано на втором варианте ракеты 9М76. Предположительно, позже использован третий вариант смесевого топлива Т-16 (? или Т-35).


  9М76, первый вариант 9М76, второй вариант ракеты
1 ступень РДТТ с поворотными дефлекторами, разработчик РДТТ - НИИ-1
Корпус двигателя - стеклопластик
Заряд - 9Х118
Марка топлива - смесевое ПЭУ-7ФГ / 9Х12 (впервые в СССР)
Тяга двигателя 1 ступени - 16940 кг
Масса заряда - около 4000 кг
Марка топлива - смесевое бутил-каучуковое Т-9-БК разработки Алтайского НИИХТ
2 ступень РДТТ с поворотными дефлекторами, разработчик РДТТ - НИИ-1
Корпус двигателя - стеклопластик
Заряд - 9Х118
Марка топлива - смесевое ПЭУ-7ФГ / 9Х12 (впервые в СССР)
Двигатель оборудован системой отсечки тяги аналогичной использованной позже на ОТР "Ока".

Так же между соплами основного двигателя установлены два тормозных двигателя, сопла которых направлены под углом 45 град против направления полета и закрыты обтекателями. Двигатели включаются в момент отделения головной части после срабатывания системы отсечки тяги и исключают возможность воздействия второй ступени на отделившуюся ГЧ путем торможения и разворота ступени для выведения из аэродинамической тени ГЧ.
Марка топлива - смесевое бутил-каучуковое Т-9-БК разработки Алтайского НИИХТ

Рисунок разрезного макета на базе фото с http://globalsecurity.org (c) 2009 г.


Блоки сопел двигателей 1-й (вверху) и 2-й (внизу) ступеней ракеты 9М76 комплекса 9К76 "Темп-С".

ТТХ ракет:
Длина - 12384 мм (9М76Б)
Длина 1 ступени - 4380 мм (9М76Б)
Длина 2 ступени - 5370 мм (9М76Б)
Диаметр максимальный:
- 1010 мм (9М76Б)
- 1200 мм (9М76Б, габарит по сложенным стабилизаторам)

Масса:
- 9254 кг (9М76 ?)
- 9300 кг (9М76Б)
Масса 1 ступени - 4160 кг (9М76Б)
Масса 2 ступени - 4640 кг (9М76Б)
Масса БЧ - 528 кг (9М76Б, БЧ АА-81)
Масса топлива - 6880 кг (9М76Б)
Масса системы управления - 200 кг (9М76Б)

Дальность действия:
- 580 км (первый пуск в ходе испытаний)
- 850 км (пятый пуск в ходе испытаний)
- 1100 км ("Темп-СМ")
- 300-900 км (9М76Б, дальность по ТТХ)
- 300-950 км (9М76Б, максимально возможная дальность в зависимости от температуры заряда и весовых отклонений БЧ и ракетной части)
Программы полета на разную дальность:
1 программа - дальность 700-900 км - угол тангажа 45 град. в конце активного участка траектории
2 программа - дальность 500-700 км - угол тангажа 55 град. в конце активного участка траектории
З программа - дальность 300-500 км - угол тангажа 60 град. в конце активного участка траектории
КВО:
- 3000 м (согласно ТТЗ)
- 3550 м по дальности и 3440 м по курсу на дальности 850 км (пятый испытательный пуск)
- 2000 м (по результатам испытаний и доработок первой модификации)
- 1500 м ("Темп-СМ")
- 1000 м (9М76Б, возможно в поздней серии)
- 400-750 м (9М76Б по западным данным)
- 200-370 м ("модернизированная 9М76Б", см.ниже)
Отклонения при практических пусках достигали значений (например) по дальности +75 м и по курсу вправо 110 м на дальности 925 км (9М76Б)
Время пуска из походного состояния - 24-25 мин (оценка "отлично")
Время пуска из состояния готовности №2 - 20 мин
Время присоединения ядерной боевой части (задача №5) - 33 мин (оценка "отлично")

Боевая часть:
- ядерная БЧ с зарядом "906В" - предполагалось использование на ракете на стадии аванпроекта (до 1963 г.). Мощность - варианты БЧ - 300 кт, 600 кт, 990кт и 1,5 мт.

- термоядерная БЧ АА-19 с зарядом "910" - разработана ВНИИЭФ (г.Саров) согласно постановлению СМ СССР № 517-180 от 8 мая 1963 г., использовалась на ракете (состояла на вооружении) с 1965 по 1986 г.г., мощность 300 кт.

Термоядерная БЧ АА-19 с зарядом "910" (слева) в Музее ВНИИЭФ Российского Федерального Ядерного Центра (г.Саров, 2006 г.).

- химическая "Туман-2" - предполагалось использование на ракете на стадии проектирования, БЧ разрабатывалась для ОТР "Темп" (по постановлению СМ СССР №178-84 от 19 февраля 1962 г.).

- ядерная БЧ АА-81 - штатная ядерная БЧ, состояла на вооружении в том числе в в период с 1984 по 1988 г.г. на ракетах дислоцированных в ГДР. Мощность 500 кт.


Стартовое оборудование комплекса 9К76:
СПУ 9П120 с транспортным термообогреваемым контейнером 9Я230.
Машина испытаний и пуска (МИП) 9В243 на шасси Урал-375Д со встроенным мотор-генератором.

Ракета 9М76Б комплекса 9К76 "Темп-С" готова к старту. Рядом с СПУ стоит машина испытаний и пуска (МИП). Фото Ram с форума http://forum.11td.ru, 2009 г.

Вспомогательная техника комплекса 9К76:
Транспортные машины 9Т215 (для ракет в сборе или ракет без БЧ в термоизолированном с электроподогревом контейнере 9Т230), шасси МАЗ-543.
Транспортные машины 9Т219 (для транспортировки ракет без БЧ в термоизолированном контейнере без электроподогрева) на шасси МАЗ-543.
Машины-хранилища ядерных БЧ с изотермическим кузовом 9Ф21 / 9Ф21М на шасси на шасси ЗИЛ-157 или
9Ф223 на шасси ЗИЛ-131.
Машина автономных испытаний 9В476 на шасси Урал-375Д.
Топопривязчик 1Т12 / 1Т12-1 / 1Т12-1М на шасси ГАЗ-66.
Обмывочно-нейтрализационная машина 8Т311.
Автокран 9Т35 (грузоподъемность 16 тонн, шасси МАЗ-537К) - позже (видимо в 1980-е годы) заменен на аналогичный кран на шасси МАЗ-543.
Автокран 9Т31М (использовался для стыковки БЧ с ракетой).

Транспортная машина 9Т215 с контейнером 2Т230. Фото сделано во время вывода войск из ГДР (http://www.russianarms.ru)

Транспортная машина 9Т219 с контейнером, 1987-1988 г.г. (NBI 1987-1988 г.г.)

Кран 9Т35 комплекса "Темп-С" (фото с сайта http://9k72.ru/)


Кран 9Т35 комплекса "Темп-С" на территории 1168 ОРДН (в/ч 64468), п. Пашино Новосибирской области, весна 1988 г. (фото из архива Aml, http://militaryrussia.ru/forum/)

Кран на шасси МАЗ-543 осуществляет погрузку контейнера с ракетой на транспортную машину 9Т219 (фото с сайта  http://forum.11td.ru).


Погрузка контейнера с ракетой на транспортную машину 9Т219 (видеофрагмент Russian nuclear might, http://www.youtube.com).

Автокран на шасси МАз-543 из состава комплекса "Темп-С", 1980-е годы (http://www.russianarms.ru)

Ракета 9М76 без БЧ в открытом контейнере (фото с сайта http://9k72.ru/)

Степени готовности комплекса 9К76:
- Готовность №3 - ракетный комплекс находится в походном положении в районе стартовой позиции (твердая ровная площадка местности размером 40 х 20 м с уклоном не более 2 град.). До пуска ракеты около 25 мин.

- Готовность №2 - ракета находится в контейнере  9Я230 СПУ в горизонтальном положении. Время до пуска ракеты - 20 минут, время нахождения в готовности №2 - до 1 года.

- Готовность №2А - ракета находится в контейнере 9Я230 СПУ в вертикальном положении, пусковой стол снизу закрыт теплозащитной крышкой. Время нахождения в готовности №2 - до 6 месяцев.

- Готовность №1 - выполнен весь объем предстартовой подготовки. Время нахождения комплекса в готовности №1 - от 15 мин до 2 часов.


Модификации:
Комплекс 9К76 "Темп-С", ракета 9М76 / "ТР-1" - SS-12A SCALEBOARD-A - ракета прототип, испытания проводились в 1964-1965 г.г. 9М76 - ракета, ракетная часть ракеты.

Комплекс 9К76 "Темп-С", ракета 9М76Б / "ТР-1" - SS-12A SCALEBOARD-A - серийный вариант комплекса и ракеты с ядерной БЧ (1966 г.).

Подготовка к пуску ракеты 9М76Б (фото с сайта http://9k72.ru/)

Комплекс и ракета "Темп-СМ" - проект модернизации комплекса "Темп-С" с целью увеличения дальности действия (до 1100 км) и точности (КВО - 1500 м). Разработка велась в середине 1960-х годов. Данных о производстве или принятии на вооружение нет.

Комплекс 9К76 "Темп-С", ракета "модернизированная 9М76Б" / "ТР-1М" / ОТР-22 - возможно, 9М76Б1 - SS-12B / SS-12M / SS-22 SCALEBOARD-B - модернизированная ракета с улучшенной точностью и дальностью 900 км  (1979 г. по западным данным). В системе обозначений NATO с 1979 г. известна как SS-22, позже переидентифицирована как SS-12B / SS-12M с сохранением обозначения SS-22. Встречается так же наименование 9М76М - существоание не подтверждено.

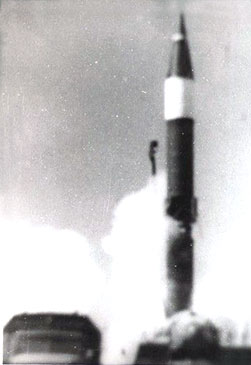

Пуск ракеты 9М76Б1 - вероятно эта ракета является SS-12B / SS-12M / SS-22
(рядом с СПУ стоит машина МИП, фото с сайта http://9k72.ru/)

Штатный состав ракетной бригады:
3 ракетных дивизиона, в составе (исключение - 122 РБР после ввода в ЦГВ):
- 2 х ракетные (стартовые) батареи (в каждой 2 ракетных отделения, каждое из которых включает СПУ 9П120 + МИП 9В243) = итого 4 СПУ; (122 РБР - 3 ракетных батареи по 2 СПУ - итого 6 СПУ).
- 1 х взвод управления и топопривязки с топопривязчиками 9Т12;
- 1 х ракетно-технический взвод (1 СПУ)
- 1 х запасная СПУ 9П120 (только 122 РБР после ввода в ЦГВ)
- 1 х КАУ (комплекс автоматического управления ударами) 9С943  "Плед" на шасси Урал-375Д (2 ЭВМ, радиостанции Р-134, Р-143) - с 1985 г.  только в одной ракетной бригаде (вероятно 152 РБР ГСВГ или в/ч 79796). Позже, всего в двух - 124 РБР (ст.Дровяная) и 152 РБР (ГСВГ, выведена в г.Черняховск).

Штатный состав ракетного дивизиона (на примере 1168 ОРДН, Пашино):
- 2 х ракетные (стартовые) батареи;
- 1 х батарея управления;
- 1 х взвод ремонта вооружения;
- 1 х авторемонтный взвод;
- 1 х хозяйственный взвод;

Типовое укрытие СПУ 9П120 в расположении 122-й ракетной бригады (фото с сайта http://9k72.ru/)

СПУ 9П120 комплекса 9К76 "Темп-С" 122-й ракетной бригады на марше
(фото с сайта http://9k72.ru/)

СПУ 9П120 комплекса 9К76 "Темп-С" (камуфляж - СССР, 1985 г.). Рисунок из книги Zaloga Steven J., The SCUD and other Russian Ballistic Missile Vehicles. Concord Publication,

Перед вводом в ГСВГ и ЦГВ в 1983 г. вводимые ракетные бригады были оснащены так же следующими машинами на шасси МАЗ-543 из состава техники РВСН:
- Дизельная электростанция 15Н1061 / 5С15 (шасси МАЗ-543А)
- Пункт боевого управления 15В129
- Машина жизнеобеспечения (столовая) 15Т117
- Машина жизнеобеспечения (гостиница) 15Т118

Машина жизнеобеспечения 15Т118, гостиница (http://www.russianarms.ru)

Машина-электростанция 15Н1061 (http://www.russianarms.ru)


Статус:

CССР:

- 1965 г. декабрь - после принятия комплекса на вооружение РВСН СССР (а позже - Сухопутных войск) на полигоне Капустин Яр проводились пуски серийных ракет с целью испытаний ракет, испытаний вырабатывавшего гарантийные сроки оборудования систем управления ракет. Пуски производились строевыми ракетными частями. В ходе испытаний произведены в т.ч. групповые пуски ракет комплекса, испытаний транспортной машины со съемным контейнером (вероятно, 9Т219).

- 1966 г. 19-20 октября - на космодроме Байконур при показе новейшей ракетной техники руководителям и министрам обороны стран социалистического содружества производился в том числе и пуск ОТР "Темп-С".


Пуск "Темп-С" 19-20 октября 1966 г. на космодроме Байконур (фото из архива Vovan, http://novosti-kosmonavtiki.ru)

- 1966-1967 г.г. - по данным из Музея РВСН Украины - из состава 19-й и 46-й ракетных дивизий РВСН формируются два полка ОТР "Темп-С" ("тактических ракет ТР-1") и передаются в Туркестанский ВО. Позже, после передачи комплексов в состав сухопутных войск полки реорганизованы в дивизионы. Но надо учитывать, что в исторической справке по 19-й ракетной дивизии упоминаний комплексов ОТР "Темп-С" нет.

- 1967 г. - начало развертывания комплекса 9К76 в структуре РВСН в составе 5 полков в основной своей массе расположенных за Уралом. В Европейской части СССР вероятно размещался 1 полк (возможно в составе 46-й дивизии РВСН).

- 1967 г. 7 ноября - комплексы 9К76 "Темп-С" впервые показаны на параде на Красной площади в Москве.

- 1968 г. 20 февраля - согласно директиве Генерального штаба ВС СССР полки с комплексом 9К76 переданы из РВСН в состав сухопутных войск (окружного/фронтового подчинения).

- 1970 г. - на заводе №235 в Воткинске произведено 100 ракет 9М76Б;

- 1971 г. - на заводе №235 в Воткинске произведено 90 ракет 9М76Б;

- 1971 г. 24-25 июня - с большой долей вероятности со стартовой площадки в восточной части космодрома Байконур силами прикомандированного ракетного дивизиона 126-й ракетной бригады (г.Сары-Озек, Среднеазиатский ВО) произведено два пуска ОТР 9М76 комплекса 9К76 "Темп-С". Пуски выполнены как часть программы космических экспериментов "Свинец" по отработке технологии обнаружения и идентификации пусков баллистических ракет по факелу двигателя на фоне земной поверхности. Эксперимент по программе "Свинец" проводился в ходе полета космического корабля "Союз-11" с экипажем Г. Т. Добровольский, В. Н. Волков и В. И. Пацаев на космическую станцию "Салют-1" (на которой и было установлено оборудование "Свинец" - вероятно, инфракрасный телескоп-спектрометр типа ИТС-К с рабочим диапазоном длинн волн 1-8 мкм). В рамках экспериментов по программе "Свинец" 24-28 июня 1971 г. с Байконура проводились следующие пуски:
- 24.06.1971 г. - пуск ракеты ТР-1 с СПУ комплекса «Темп-С» (Байконур);
- 24.06.1971 г. - пуск РН 11А57 с КА "Зенит-2М"/1КС "Наука" с пл. 31 (Байконур);
- 24.06.1971 г. - пуск МБР 8К64У из шахты пл. 60 (Байконур);
- 25.06.1971 г. - пуск ракеты ТР-1 с СПУ комплекса «Темп-С» (Байконур);
- 25.06.1971 г. - пуск РН 11А57 с КА "Зенит-4М" с пл. 43 (Плесецк - пуск аварийный);
- 27.06.1971 г. - пуск РН Н1 с пл. 110 (Байконур - пуск аварийный);
- 28.06.1971 г. - пуск МБР 8К64У из шахты пл. 60 (Байконур).
Предполагаемые позиции для пусков комплексов "Темп-С" были подготовлены в 1,5 километрах севернее ИП-2 (площадка 44) на месте демонтированной подвижной фазометрической однопунктной радиосистемы контроля параметров орбиты «Орион» (создана в 1960 году) в виде квадрата со сторонами 600 метров и диагональю 850 метров.

Данные предоставлены Владимиром Антиповым, http://www.novosti-kosmonavtiki.ru, 2009 г.



Предполагаемые позиции комплексов "Темп-С" в ходе эксперимента "Свинец" в 1971 г. на территории космодрома Байконур. Южнее позиций на расстоянии около 1.5 км измерительный пункт ИП-2 на площадке 44 (http://maps.google.com)

Предполагаемые позиции комплексов "Темп-С" в ходе эксперимента "Свинец" в 1971 г. Длина диагонали "креста" - 850 м (http://maps.google.com)



- 1972 г. 1-е полугодие - на заводе №235 в Воткинске произведено 50 ракет 9М76Б;

- 1980-1983 г.г. - на базе 122 РБР (ЦГВ) проводились испытания специальных теплоизоляционных многослойных маскировочных чехлов, которыми закрывались СПУ 9П120 и МИП 9В243. Чехлы обеспечивали маскировку на стартовой позиции, закрывая все металлические поверхности агрегатов снижали ИК-сигнатуру позиции. По результатам испытаний в приложении к КП ракетных войск сухопутных войск 1982г. были введены надбавки к нормативам при работе на стартовых и технических позициях.

- 1980-1988 г.г. - развертывание частей с ракетным комплексом "Темп-С" в составе сухопутных войск СССР:

ГСВГ (ГДР) - всего 33 СПУ (по официальным данным):
     - 119 РБР (ракетная бригада) - с 1984 по 1988 г.- г.Кенигсбрюк (ГДР). В 1988 г. выведена в Гамбори (Закавказский ВО), перевооружена на 9К52 "Луна-М". В составе 3 РДН - штатно 15 СПУ.
     - 1150 ОРДН 119 РБР (в/ч 65598) и группа обеспечения 2454 ПРТБ (в/ч п/я 82431) - г.Бишофсверде (ГДР), базировался с мая 1984 февраль 1988 г. В составе штатно 4 СПУ 9П120 и 8 ракет 9М76Б.
     - 152 РБР - с 1984 по 1988 г.г.  г.Нойштимен, Варен (ГДР), выведена в г. Черняховск (Прибалтийский ВО), перевооружена на комплекс 9К79 "Точка-У". В составе 3 РДН - штатно 15 СПУ. На вооружении брагиды был комплекс автоматического управления ударами 9С943  "Плед".
     - 806 ОРДН (в/ч 12308) - г.Векуле (ГДР), выведен в Московский ВО (г. Шуя). В составе штатно 5 СПУ.
     - ОРДН - г.Бишофсверде или Векуле (ГДР), выведен в Одесский ВО (г. Белогорск) и, вероятно, расформирован около 1984 г. В составе штатно 5 СПУ.

ЦГВ (Чехословакия) - всего 24 СПУ:
     - 122 РБР - размещена в Чехословакии (Потштат / Границе) в 1983 г., выведена в Прикарпатский ВО в 1988 г. (г. Емильчино). В составе 3 ОРДН усиленного трехбатарейного состава и по запасной СПУ на ОРДН (кроме СПУ приданной РТВ) - итого 24 СПУ. Так же в составе бригады имелось 39 ракет 9М76, в т.ч. 13 учебных ракет (источник).

Белорусский ВО - 834 ОРДН (отдельный ракетный дивизион) - пос.Лапичи- Станьково, 5 СПУ.

Дальне-Восточный ВО - 123 гвардейская Брянско- Берлинская Краснознамённая ордена Красной звезды ракетная бригада - п. Новосысоевка, в составе 3 РДН - 14 СПУ. Расформирована в 1988 году. Дивизионы расформированы, управление бригады передислоцировано в г. Конотоп и приняло новые дивизионы комплекса "Точка-У". Расформирована в г. Конотоп 30.10.2003 г.

Забайкальский ВО - 124 РБР - ст.Дровяная, г.Чита-46 (подчинение - Дальне-Восточный ВО), в составе 3 РДН - 12 СПУ. На вооружении бригады есть комплекс автоматического управления ударами 9С943 "Плед".

Средне-Азиатский ВО - 126 РБР - г.Сары-Озек, Талды-Курганской обл., Казахстан, в составе 3 РДН - 15 СПУ.

Туркестанский ВО - 845 ОРДН (в/ч 48797) - передислоцирован из Ленинградского ВО (г. Луга) в Каттак-Курган (Самарканд, Узбекистан), 5 СПУ. Расформирован видимо в 1989 г.

Киевский ВО - 1165 ОРДН - г. Никополь. Был единственным в Киевском ВО с ракетами "Темп-С". В 1983 г. вошел в состав 122 РБР (ГСВГ). В составе штатно 5 СПУ.

Сибирский ВО - 1168 ОРДН (в/ч 64468) - п. Пашино, штатно  5 СПУ (4 СПУ по др.данным, 1988 г.). Был единственным дивизионом в Сибирском ВО с ракетами "Темп-С". Там же базировалась ПРТБ в/ч 64468С.

Закавказский ВО - 119 РБР - с 1980 г., в 1984 г. передислоцирована в ГСВГ, с 1988 г.- в Гамбори (ЗакВО), перевооружена на 9К52 "Луна-М". В составе 3 РДН - штатно 15 СПУ.


- 1983 г. - на территории стран ОВД в Европе размещены первые комплексы "Темп-С".

- 1984 г. - в ГДР размещены 2 отдельных ракетных дивизиона и 2 отдельных ракетных бригады комплекса 9К76 (итого 33 СПУ); В Чехословакии размещены 2 отдельных ракетных бригады (2 х 15 СПУ);

- 1987 г. декабрь - согласно данным озвученным в ходе переговоров по Договору о сокращении РСМД на вооружении ВС СССР всего имелось 135 СПУ (115 развернутых и 20 неразвернутых), 220 развернутых и 506 неразвернутых ракет "Темп-С":
   - 5 отдельных ракетных дивизионов "Темп-С" (в каждом 4-6 СПУ, 2 дивизиона в ГДР, и по 1 дивизиону в Белорусском, Сибирском и Туркестанском ВО).
   - в 7 районах развернуты отдельные ракетные бригады трехдивизионного состава (штатно 15 СПУ на бригаду, 2 бригады в ГДР, 2 бригады в Чехословакии, по 1 бригаде в Забайкальском, Среднеазиатском и Дальневосточном ВО).

- 1987 г. - прекращено производство ракет на заводе в г.Воткинск, всего за всё время произведено более 1200 ракет.

- 1988 г. 1 января - ликвидация первой ракеты комплекса "Темп-С" по Договору о сокращении РСМД. Ликвидация части ракет 9М76 производилась пусками, которые осуществляли 126-я РБР Средне-Азиатского ВО и 845 ОРДН Туркестанского ВО на полигоне Жаслык (Каракалпакия, Узбекистан).

- 1988 г.  июнь - расформирован 1168 ОРДН (в/ч 64468, Пашино) с комплексами "Темп-С". Еще раньше с в/ч 64468 формально объединена ПРТБ в/ч 64468С.

- 1988 г. - на начало года 183 СПУ (войсковые части и склады?), в т.ч. в Европе 110 СПУ, в Азии 73 СПУ.

Вывод с территории ГДР 119-й ракетной бригады комплексов 9К76 "Темп-С" (фото с сайта http://9k72.ru/)












Разгрузка и подготовка к уничтожению ракет 9М76 в Сары-Озеке, 1989 г. (http://swalker.org, обработано).




- 1989 г. 25 июля - ликвидация последней 718-й ракеты комплекса "Темп-С" по Договору о сокращении РСМД.


Экспорт:
Куба - по сообщению "ГлобалСекьюрити.орг" кубинский перебежчик Альваро Прендез в феврале 1997 г. заявил, что Куба ведет разработки биологического оружия, которое планируется применять с помощью 5 ракет SS-22 полученных Кубой из России в конце 1991 г. Ракеты базируются рядом с г.Санта-Клара. Сообщения перебежчика не подтверждены.

Сирия - в 1976 г. комплекс упоминался в ходе переговоров о поставках вооружений и военной техники (по западным данным).

Ирак - по данным ЦРУ и Глобалсекьюрити.орг - по согласованию с российской стороной Фирас Тлас - сын министра обороны Сирии - в 2001 г. сделал предложение Ираку о получении из России документации по комплексу "Темп-С" и ракетам STERLITE (дальность до 1500 км с высокой точностью) для организации производства.

Источники:
3 Центральный научно-исследовательский институт Министерства обороны Российской Федерации. Исторический очерк (3 апреля 1947-2007). М., 2007 г.
60 лет в строю полигон Капустин Яр. 1946-2006 г.г., ГЦМП "Капустин Яр", 2006 г.
Бида Н.Ю., История развития на ПО "ПХЗ" производства смесевого твердого ракетного топлива (СТРТ) для серийного выпуска зарядов I, II, III ступеней ракетного комплекса стратегического назначения МБР РС-22. // Портал магистров ДонНТУ, сайт http://masters.donntu.edu.ua, 2009 г.
Бухштаб В.И., Ударные "Темпы" конструктора Надирадзе. // Независимое военное обозрение. 17.09.2004 г.
Вестник МИД. N 5 / 1989 г.
В мире науки. NN 2, 10 / 1990 г.
Википедия. Свободная энциклопедия. Сайт http://ru.wikipedia.org, 2009 г.
Ежов В. Направление успеха. // Миасский рабочий. 08.12.2010 г.
Емельянов И.,  Этот Яр не в капусте нашли.  // Комсомольская Правда. 26.11.1993 г.
Еременко А.,  Мозжорин Ю., От первых баллистических до... // Авиация и космонавтика. N 7-8 / 1991.
Информационная система "Ракетная техника". Сайт http://rbase.new-factoria.ru, 2009 г.
Карягин Ю.В., К вопросу о неядерном "отрезвлении" // Политика и экономика, декабрь 2006 г.
Колесников С.,  "Пионеры" и другие мобильные стратегические. // Техника-молодежи. N 5 / 1995 г.
Милехин Ю.М. Вклад ФГУП ФЦДТ "Союз" в создание систем твердотопливного ракетного вооружения. // Национальная оборона. №6 / 2011 г.
Музей ВС СССР. 1989 г.
Новости Космонавтики. Сайт http://www.novosti-kosmonavtiki.ru, 2009 г.
НПО "Алтай" - 50 лет. // Бийский вестник. №1-2 / 2009 г.
Ракетные ужасы. Форум сайта http://only-paper.ru, 2011 г.
Ракетный комплекс 9К72. Сайт http://9k72.ru/, 2009 г.
"Серп" страшнее "Паука". // Красная звезда. 14.11.1991 г.
Советские вооруженные силы 1988 г. Томск. 1988 г.
Широкорад А.Б., Атомный таран ХХ века. М., Вече, 2005 г.
Широкорад А., Попадает в точку. // Военные знания. 1995 г.
Congressional Record.  NN 109, 118, 129, 137, 150 / 1988, 86 / 1989. Washington (США).
Foreign Affairs. N 1 / 1989. (США).
Frie Welt. NN 16, 19 / 1988. Berlin (ГДР).
Fur Dich. N 49 / 1988. Berlin (ГДР).
GlobalSecurity.org. Сайт http://www.globalsecurity.org, 2009 г., 2010 г.
Jane's weapon systems 1987-88. (США).
Newsweek. N 27 / 1988. (США).
Russian Arms forum, сайт http://www.russianarms.ru, 2009 г.
SIPRI. World armaments & disarmaments. 1975, 1976, 1977, 1979, 1981. Stokholm (Швеция).
Soviet military power: an assessment of the threat 1988. Washington, 1988. США.
US National Security. 1985. Toronto (Канада).
US News & World Report. N 12 / 1989. (США).

...

Каталог

Последние комментарии

001.jpgВторой раз сталкиваюсь что эту машину именуют транспортной 2Т219002.jpgЯ...
dimon-13 2016-06-13 16:22
dimon-13 2016-06-07 10:30
oldstaryi Wrote:Непростая служба :А причем здесь Темп-С ?На фото что-то типа Р-5 или Р-12, ИМХО.
845 ОРДН 2016-01-28 02:17
Непростая служба :
oldstaryi 2016-01-27 21:43
rgv Wrote:Привет всем однополчанам! С 1985 по 1989 командовал взводом управления...
Anonymous 2015-10-13 12:52
в какой батарее
Anonymous 2015-09-15 20:32
yjriy Wrote:ТакИ может кто расскажет последние дни существования 845 ОРД и куда...
Anonymous 2015-09-09 15:11
[quote="yjriy"]Офицеры. 845-й ОРД. 1986 или 1987год- подзабыл немного. Слева направо.Зам.ком.дивизиона...
Anonymous 2015-09-09 15:06
служил в г.Черняховск 1975-1977 в/ч 54632, хотелось бы узнать дальнейшую историю...
Anonymous 2015-03-07 03:48
[ img ] [ img ][ img ]Разули?
dimon-13 2014-12-24 12:58
