9К720 Искандер - SS-26 STONE

Автор: DIMMI
Создана: 31.03.2009 00:13:26
Изменена: 08.07.2014 23:17:15
Комментариев: 25
Категории: ЗЕМЛЯ / Баллистические ракеты земля-земля / Баллистические ракеты малой дальности / 9К720 Искандер - SS-26 STONE /

ДАННЫЕ НА 2014 г. (стандартное пополнение)
Комплекс 9К720 "Искандер", ракета 9М723 / 9М723К - SS-X-26 STONE
Комплекс 9К720 "Искандер-М", ракета 9М723-1 / 9М723-1Ф / 9М723-1К - SS-26 STONE-A
Комплекс 9К720Э "Искандер-Э", ракета 9М723Э - SS-26 STONE-B
Комплекс 9К720 "Искандер-М", ракета 9М728 / Р-500 ("Искандер-К") - SS-26 STONE-С


Оперативно-тактический ракетный комплекс / многоцелевая модульная ракетная система сухопутных войск. Разработка комплекса велась с использованием наработок по комплексам "Точка", "Ока", "Ока-У" и "Волга". Так же, вероятно, комплекс создавался с учетом концепции разработанной в результате НИР "Волна" - разработке концепции многофункционального ракетного комплекса сухопутных войск модульного типа. Истоки разработки комплекса относятся к НИР "Искандер", проводившейся с 1978 г. По теме НИР велась проработка возможности размещения двух ОТР класса ОТР 9М79 "точка" на СПУ подобной СПУ комплекса 9К714 "Ока". Основная цель - создание ОТР с дальностью до 400 км для замены комплекса 9К72 с ракетой 8К14 с увеличенной боевой производительностью, а так же с обеспечением гарантированного поражения особо важных целей двумя ракетами. По неподтвержденным данным, разработка была прекращена в первой половине 1980-х годов на стадии отработки системы управления ракеты и системы прицеливания.

Разработка комплекса "Искандер" в первоначальном виде начата в КБ Машиностроения (г.Коломна, далее - КБМ) в инициативном порядке по распоряжению главного конструктора С.П. Непобедимого и под его руководством в 1987 г. Конкурентом КБМ по разработке ОТР нового поколения было Тульское КБ Приборостроения под руководством А.Г.Шипунова предложившее свой проект. Постановление Совмина СССР о финансировании работ по проектированию комплекса вышло в 1988 г. При создании комплекса ставилась задача обеспечения взаимодействия в составе РУК "Равенство" с самолетом целеуказания М-55 (разработка РУК - НИИЭМИ). В первоначальном проекте возможно планировалось использование СПУ 9П76 с одной ракетой. КШМ средств РУК "Равенство" проектировалась на шасси МАЗ-543 (КШМ аналогичная КШМ "Поляна").

Особая благодарность "Пенсионеру" (http://russianarms.ru), "Любителю" (http://paralay.iboards.ru) и другим ветеранам-ракетчикам за помощь в подготовке материалов и пользователю "Случайный" с форума http://militaryrussia.ru за уникальные фотоматериалы.

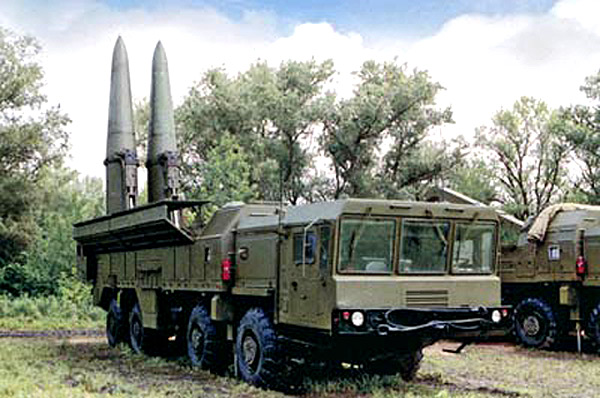

СПУ 9П78-1 с баллистическими ракетами 9М723 ракетного комплекса 9К720 "Искандер-М" первого серийного бригадного комплекта в день передачи техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).


СПУ 9П78-1 с крылатыми ракетами Р-500 ракетного комплекса 9К720 "Искандер-М" первого серийного бригадного комплекта в день передачи техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).

Разработка прототипов самоходных установок велась ЦКБ "Титан". Прототип двухракетной СПУ Бр-1555-1 разработан ЦКБ "Титан" на базе шасси БАЗ-69501 к 1991 г. На площадке 4С ("4-ка старая") полигона РВСН Капустин Яр (4-й ГЦМП) летом 1991 г. с установки произведено несколько бросковых пусков (в т.ч. залповых двухракетных). В большинстве источников СПУ Бр-1555-1 фигурирует как "макетный полигонный образец" пусковой установки. Разработка СПУ на шасси БАЗ-69501 не завершена. Так же в некоторых источниках растиражирован индекс "9П81", однако имеет ли он реальное отношение к комплексам "Искандер" / "Искандер-М" или является выдумкой (ошибкой) - установить не удалось.


Опытная двухракетная самоходная пусковая установка Бр-1555-1 комплекса "Искандер". Вероятно, на СПУ установлен вариант ракеты для бросковых пусков.  Полигон Капустин Яр, 1991 г. (фото из архива пользователя "Случаный", http://militaryrussia.ru/forum, опубликовано 30.06.2011 г.).

В 1992 г. ЦКБ "Титан" разработан и изготовлен первый опытный образец СПУ 9П76 на шасси БАЗ-6954. Предположительно разработка нового типа СПУ на новом шасси БАЗ велась ранее параллельно разработке СПУ Бр-1555-1. Первый пуск с новой СПУ произведен летом 1992 г. Далее, в 1992 г. испытания продолжены вторым пуском. В течение 1993 г. выполнено 5 пусков с СПУ 9П76 №1. В 1994-1997 г.г. с СПУ велись испытания прототипов ракеты 9М723 предположительно с кассетной БЧ. Всего произведено более 10 пусков.

Испытания ракет "Искандер" с СПУ 9П76, полигон Капустин Яр (ТВ программы "Ударная сила").

Для испытаний изготовлено 2 одноракетных СПУ 9П76 (образцы №1 и №2) на шасси БАЗ-6954 и 2 транспортных машины 9Т246, вероятно, на таком же шасси. Испытания велись на той же самой площадке 4С 4-го ГЦМП Капустин Яр. Второй экземпляр СПУ 9П76 использовался для отработки РУК и использовался для пусков на полигоне Капустин Яр ограниченное количество раз. Таким образом, испытания первых вариантов комплекса "Искандер" проводились с 1991 г. по 1997 г. При этом уже 25 октября 1995 г. в "Красной Звезде" было объявлено о завершении испытаний ракетного комплекса "Искандер".


На месте приземления ракеты комплекса "Искандер" работают специалисты КБМ и испытатели. Второй слева - заместитель начальника научно-технического направления КБМ И.Н.Котков. Полигон Капустин Яр, 1990-е - начало 2000-х годов (источник, обработано).

После проведения первых пусков прототипов ОТР "Искандер" принято решение изменить подход к концепции использования комплекса в сторону "многоцелевой модульной ракетной системы сухопутных войск" с разными типами ракет. В 1993 г. утверждено техническое задание на комплекс "Искандер-М". Работу над комплексом продолжил коллектив специалистов КБМ под руководством главного конструктора направления Олега Мамалыги. В 1995 г. изготовлена первая опытная двухракетная СПУ 9П78 на шасси МЗКТ-7930 (9П78 вариант 1 см.рис ниже). Испытания комплекса с опытной СПУ 9П78 вариант 1 велись на полигоне Капустин Яр с 1995 г.:
- с 1995 г. велись бросковые и автономные полигонные испытания, проводился эксперимент с подвеской крылатой ракеты;
- в 1997 г. начаты полигонные испытания комплекса;
- в 1999 г. на 71-й площадке РВ СВ полигона Капустин Яр начаты Государственные испытания комплекса "Искандер-М", которые завершены с баллистическими ракетами 9М723 с новым вариантом кассетной БЧ в августе 2004 г. (вероятно, 9М723К5 или её прототип).

Всего в ходе испытаний с СПУ 9П78, 9П78-1 №1 и №2 выполнено 13 пусков ракет 9М723. По состоянию на апрель 2004 г. в рамках государственных испытаний произведено 10 пусков, позже произведено еще 3 пуска. Государственные испытания успешно завершены в 2004 г. (источник).

СПУ 9П78-1 с ракетами 9М723. Район хутора Вертячий Калачевского района Волгоградской области, 2004 г. (фото - Леонид Якутин, http://vpk-news.ru).


СПУ 9П78-1 комплекса 9К720 "Искандер-М", репетиция Парада Победы в Москве, 26.04.2011 г. (фото - Виталий Кузьмин, http://vitalykuzmin.net).

Разработка крылатой ракеты 9М728 в качестве одного из типов боевого оснащения ракетного комплекса велась ОКБ "Новатор" (г.Екатеринбург) под общим руководством П.И.Камнева. В 2007г. по результатам успешных пусков крылатых ракет 9М728 (ОКР «Искандер») принято решение о переходе в 2008 г. к завершающему этапу испытаний комплекса "Искандер-М" в окончательном расширенном составе огневых средств (источник).

Серийное производство и принятие на вооружение. Производство шасси МЗКТ-7930 начато заводом МЗКТ (г.Минск) в 1998 г. Государственные испытания базового варианта комплекса "Искандер" должны были быть завершены в 2000 г., но начаты на 71-й площадке РВ СВ полигона Капустин Яр в 2001 г. и завершены только в августе 2004 г. (по состоянию на апрель 2004 г. в рамках государственных испытаний произведено 10 пусков, позже еще не менее 5-6).

Комплекс 9К720 "Искандер-М" принят на вооружение в усеченном составе в 2004 г. и в 2005 г. комплекс начал поступать в строевые части (630-й ОРДН 60-го Центра боевого применения, Капустин Яр). В 2006 г. комплекс 9К720 "Искандер-М" (ранее считалось, что это наименование исключительно вымысел СМИ, но во второй половине 2009 г. нами установлена достоверность наименования по документам об открытых государственных контрактах) в полном составе принят на вооружение ВС России. Планируемое (2008 г.) начало массового производства - 2010 г. Завершение развертывания армейской группировки по плану (2008-2009 г.г.) - 2015 г. Ракеты производятся на Воткинском заводе, самоходные пусковые установки и ТЗМ - ПО "Баррикады"  (г.Волгоград, в серии с 2006 г., производственные возможности на 2008 г. - 12 комплексов в год ), шасси - Минский Завод Колесных Тягачей (г.Минск, Белоруссия). "Искандер-Э" - экспортное исполнение комплекса с уменьшеной дальностью и обычными БЧ. Вероятно, что первоначальном проекте ракетной системы "Искандер" предполагалось использование нескольких типов баллистических ракет. Комплектование первой войсковой ракетной бригады завершено в 2010 г. (источник).

Согласно планам, озвученным в начале 2011 г., в ходе выполнения госпрограммы вооружений на 2011-2020 г.г. (принята 31.12.2010 г.) планируется поставить в вооруженные силы 10 ракетных бригад комплексов "Искандер-М". 01 августа 2011 г. заместитель министра обороны России Д.Булгаков заявил, что всего на вооружение ВС России планируется принять 120 комплексов "Искандер" (т.е. 12 СПУ на бригаду). В 2011 г. между Министерством обороны России и НПК "КБМ" заключен контракт на поставку 10 бригадных комплектов комплексов "Искандер-М" с баллистическими и крылатыми ракетами - каждый комплект включает в себя 12 пусковых установок, 12 транспортно-заряжающих машин, 11 командно-штабных машин, 14 машин жизнеобеспечения, один пункт подготовки информации, одну машину регламентно-технического обслуживания, набор учебных средств, набор переносных автоматизированных рабочих мест, комплект арсенального оборудования и войсковой запас ракет двух типов (источник). Поставка первого такого комплекта проведена в июне 2013 г. Поставка второго комплекта планируется на осень 2013 г. До 2018 г. такими темпами возможно выполнение программы 2011 г. При передаче первого комплекта 28.06.2013 г. было заявлено, что ракетные бригады не готовы обеспеченить хранение поступаемых комплексов - нет соответствующим образом оборудованых обогреваемых и кондиционируемых боксов. Хранение же техники на улице обеспечивает износ техники 50% за сезон. Там же и тогда же была обнародована информация о том, что система управления боевым применением и целеуказания комплексов "Искандер-М" не отработана и не принята на вооружение (источник).

10 февраля 2014 г. СМИ сообщают, что для ракетного комплекса "Искандер-М" создается ракета нового типа (источник).

Гипотетика 2009-2010 г.г. - по нашему мнению комплекс "Искандер" в процессе создания прошел три этапа:
1) "Искандер" - первый вариант ракеты 9М723 и комплекса - исследовался в конфигурации ОТР сухопутных войск в рамках предварительных НИР основанных на идеях заложенных в проекты "Уран", "Ока" и "Точка", которые велись в середине 1980-х годов или даже ранее. Есть данные о том, что разработки некоторых узлов системы управления ракеты и комплекса в рамках проекта "Искандер" велись до 1986 г. в СКБ-626 (ныне - НПО автоматики им. академика Н.А.Семихатова, г.Миасс).  Комплекс предположительно предназначался для замены в ВС СССР комплексов 9К72 SCUD-B по принципу - 1 СПУ "Искандер" с 2-мя ракетами вместо батареи комплексов 9К72, а с учетом высокой точности - вместо дивизиона 9К72. Возможно, предполагалось использование двухракетной неплавающей СПУ аналогичной по конструкции СПУ комплекса "Ока-У" на шасси БАЗ. В ракете и комплексе предполагалась реализация следующих технологических решений: осуществление топографической привязки в любой точке маршрута, получение целеуказания от внешних источников информации в режиме реального времени, перенацеливание ракеты после старта, использование корреляционных ГСН на конечном этапе траектории, минимальная радиолокационная заметность ракеты и комплекс мер для преодоления потенциальной ПРО, осуществление ввода данных в систему управления ракеты внутри СПУ до перевода ракеты в стартовое положение (впервые реализовано к 1972 г. на МБР "Темп-2С"), управление ракетой на всей траектории полета.
2) "Искандер" / "Тендер" - второй вариант ракеты 9М723 и комплекса - создавался начиная с 1987 г. в качестве замены ОТР "Ока" и 9К72 SCUD-B. Испытания начаты в 1991 г. на полигоне Капустин Яр, уменьшен вес БЧ. Испытания велись с использованием полигонной ПУ, СПУ 9П81 и 9П78. На базе этого варианта ракеты создан и продвигается на рынок первоначальный вариант комплекса "Искандер-Э" испытания которого проводились ориентировочно в 1995-2001 г.г. (в рамках испытаний ракет 9М723). Согласно отрывочным данным и интервью главного конструктора О.И.Мамалыги (2004 г.) "Искандер-Э" несет 1 ракету на СПУ.
3) "Искандер-М" - третий вариант - модульный многофункциональный комплекс созданный с использованием результатов НИР "Волна". Огневые средства:
- базовая модель - "Искандер-М" с ракетой 9М723 ("
9М723 третий вариант") - заметно изменены характеристики ракеты - используется более современное смесевое топливо и система управления и ракеты и комплекса, построенная на новой элементной базе.
- экспортный вариант "Искандер-Э" с ракетой 9М723.
- развитие - "Искандер-К" с крылатой ракетой в ТПК. Используется СПУ 9П78-1 с навеской на одну стрелу СПУ 1 ТПК. испытания начаты в мае 2007 г.
Данная система предназначена только для ВС России. Испытания проведены в 2001-2005 г. Базирование - универсальная двухракетная СПУ 9П78-1.

P.S. исходя из концепции модульного многофункционального комплекса на стартовых агрегатах комплекса "Искандер-М" могут использоваться разные огневые средства - крылатые ракеты ("Искандер-К") в том числе одновременно (одна стрела - баллистическая ракета, другая - крылатая), оперативно-тактические ракеты увеличенной дальности и т.п. Шасси на базе МЗКТ-7930 "Астролог" выполненное по этой концепции путем замены модулей может оперативно перестраиваться под СПУ других типов огневых средств.


Пусковая установка:
- опытная колесная СПУ Бр-1555-1/ полигонный макетный образец пусковой установки (1991 г.) - разработка прототипов самоходных установок велась ЦКБ "Титан". Прототип двухракетной СПУ Бр-1555-1 разработан ЦКБ "Титан" на базе шасси БАЗ-69501 к 1991 г. На площадке 4С ("4-ка старая") полигона РВСН Капустин Яр (4-й ГЦМП) летом 1991 г. с установки произведено несколько бросковых пусков (в т.ч. залповых двухракетных). В большинстве источников СПУ Бр-1555-1 фигурирует как "макетный полигонный образец" пусковой установки. Разработка СПУ на шасси БАЗ-69501 не была завершена. До 2011 г. нами считалось, что существовала отдельная полигонная макетная пусковая установка, но, как выяснилось, это не соответствует действительности.

В ходе первого этапа испытаний на полигоне Капустин Яр с этой ПУ отрабатывался старт ракет комплекса и работа пусковых систем. Особенность старта ракеты "Искандер" в использовании подъемной стрелы пусковой установки и отстреливающихся бандажей крепления ракеты. После схода с замков стрелы нижнего кольца бандажа и расстыковки основного штепсильного разъема проходит команда на срабатывание пиропатронов, удерживающих бандажи (два пиропатрона на каждый бандаж). Бандажи отстреливаются, отверстия для крепёжных штырей в корпусе ракеты закрываются подпружиненными крышками - в целях уменьшения ЭПР ракеты.


Прототип шасси СПУ 9П76 - шасси БАЗ-69501 (Васильев В. К 40-летию Брянского автомобильного завода. // Техника и вооружение. №2 / 1999 г.).



На фотографии старта ракеты комплекса "Искандер" хорошо видно облачко, возникшее в результате отстрела верхней бугельной обоймы (Ракетно-артиллерийское вооружение. Каталог "Оружие России". М., Военный парад, 2004 г.).


Отстрел верхней бугельной обоймы при пуске ракеты 9М723К5, полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).

- СПУ 9П81 - в некоторых источниках растиражирован индекс "9П81", однако имеет ли он реальное отношение к комплексам "Искандер" / "Искандер-М" или является выдумкой (ошибкой) - установить так и не удалось.

- опытная колесная СПУ 9П76 на шасси БАЗ-6954 -  СПУ спроектирована ЦКБ "Титан" (КБ завода "Баррикады"), первый опытный образец 9П76 изготовлен в 1992 г. Предположительно разработка нового типа СПУ на новом шасси БАЗ велась ранее параллельно разработке СПУ Бр-1555-1. Шасси СПУ разработано в рамках темы НИР "Фасет" КБ Брянского автозавода на базе шасси БАЗ-69501 в 1990 г., руководитель КБ - В.Б.Вьюшкин, главный конструктор шасси - В.П.Трусов (с 1997 г. - Ю.А.Шпак). СПУ не плавающая, несет одну ракету, в передней части кузова с ракетой находится газотурбинный электрогенератор, обеспечивающий электропитание СПУ.

Первый пуск с новой СПУ произведен летом 1992 г. Далее, в 1992 г. испытания продолжены вторым пуском. В течение 1993 г. выполнено 5 пусков с СПУ 9П76 №1. В 1994-1997 г.г. с СПУ велись испытания прототипов ракеты 9М723 предположительно с кассетной БЧ. Всего произведено более 10 пусков. Для испытаний всего было изготовлено 2 одноракетных СПУ 9П76 (образцы №1 и №2) на шасси БАЗ-6954 и 2 транспортных машины 9Т246, вероятно, на таком же шасси. Испытания велись на площадке 4С 4-го ГЦМП Капустин Яр. Второй экземпляр СПУ 9П76 использовался для отработки РУК и использовался для пусков на полигоне Капустин Яр ограниченное количество раз.

ТТХ СПУ 9П76:
Двигатели - 2 х дизель КамАЗ-740 мощностью по 210 л.с., каждый двигатель работает на свой борт
Колесная формула - 8 х 8
Длина - 11.3 м
Ширина - 3.08 м
Высота - 3.05 м
Клиренс - 470 мм
Масса полная - 36000 кг
Масса снаряженная - 18500 кг
Грузоподемность - 17100 кг
Скорость по шоссе - 60 км/ч
Запас хода по топливу - 682 км
Расчет - 4 чел


Опытная самоходная пусковая установка 9П76 комплекса "Искандер", полигон Капустин Яр, 1992-1996 г.г. (фото из архива пользователя "Случаный", http://militaryrussia.ru/forum, опубликовано 30.06.2011 г.).

Опытная СПУ 9П76 на шасси БАЗ-6954 на полигоне Капустин Яр (телепередача "Служу России!", телеканал "Звезда", 17.12.2006 г.)

Рисунок опытной СПУ 9П76 на шасси БАЗ-6954, ошибочно нарисована подъемная стрела  от комплекса "Ока" (вероятно рисунок сделан на основании ТВ-материала телеканала "Звезда", http://www.military.cz)

- колесная СПУ 9П78 - после изменения концепции комплекса "Искандер", начиная с 1993 г. ведутся работы по перепроектировнию СПУ на шасси МЗКТ-7930 под две пусковых стрелы с разными видами боевой нагрузки (ОТР, КР). В 1995 г. изготовлена новая СПУ 9П78. Пуски с неё начаты в том же 1995 г. Позже СПУ 9П78 переоборудована в СПУ 9П78-1 - модернизирован кузов. Вероятно, причиной модернизации стал отказ от размещения на комплексе каких-то видов боевой нагрузки.


СПУ 9П78 вариант 1, полигон Капустин Яр, 1995-1997 г.г. (http://militaryphotos.net).

- колесная СПУ 9П78-1
(видимо, не ранее 1994 г.) - шасси МЗКТ-79301 (две ракеты на СПУ с отдельными подъемными стрелами). По нашему мнению - это прототип или первая серия СПУ "Искандер" на шасси МЗКТ, видимые отличия от 9П78-1 незначительны. Возможно, СПУ 9П78 может запускать только баллистические ракеты 9М723. Установка спроектирована ЦКБ "Титан" (КБ завода "Баррикады"). Шасси МЗКТ-7930 "Астролог" разработано СКБ-1 Минского завода колесных тягачей в 1990 г. (опытный образец). Серийное производство шасси начато в 1998 г. Испытания шасси проводились на полигоне Капустин Яр, испытательных трассах НИИИАТ МО РФ и дорогах общего пользования. После 30-тысячного пробега тягач прошел испытания в климатической камере при температуре -50°С, затем в аэродинамической трубе, где проводилась оценка стойкости к ударной волне.

СПУ 9П78-1 вариант 1 с ракетой 9М723, в предстартовом положении левая из двух ракет, конец 1990-х - начало 2000-х годов (http://milparade.com, по данным РИА "Новости" фото сделано 07.11.2008 г., что не соответствует действительности).

СПУ 9П78-1 вариант 1, в предстартовом положении правая ракета (http://www.rusarmy.com)

- универсальная колесная СПУ 9П78-1 / 9П78-1Э (серийная модификация, появление - 2001-2005 г.г.) на шасси МЗКТ-7930 (видимо модель МЗКТ-79305) "Астролог" (две ракеты на СПУ с отдельными подъемными стрелами - баллистическая или крылатая или комбинация баллистической и крылатой). ТЗМ 9Т250 на шасси МЗКТ-79305 несет две ракеты и оборудована стреловым краном. Установка спроектирована ЦКБ "Титан" (КБ завода "Баррикады") и производится ПО "Баррикады" (г.Волгоград) на шасси Минского Завода Колесных Тягачей (г.Минск, Белоруссия). Серийное производство СПУ и ТЗМ начато в 2006 г., производственные возможности ПО "Баррикады" по данным на 2008 г. - 12 комплексов в год.

Машины комплекса авиатранспортабельны самолетами класса Ан-124. В передней части кузова с ракетами находится газотурбинный электрогенератор, являющийся частью агрегата питания и кондиционирования (управляется с пульта водителя). Предположительно в кузове размещена лазерная прицельная оптическая система для выставки ГСП ракеты в плоскость пуска и ввода чисел полетного задания в БЦВМ перед пуском в горизонтальном положении. Возможно, СПУ 9П78-1 отличается от 9П78 тем, что может применять как ракеты старого так и ракеты новых типов (см.выше этапы развития комплекса), а так же, вероятно, СПУ 9П78-1 является универсальной и используется в составе комплексов "Искандер-М" и "Искандер-К".
Двигатель - дизель ЯМЗ-846 мощностью 500 л.с., механическая коробка передач ЯМЗ-202.04 (9/2) со сцеплением ЯМЗ-151-10, МЗКТ-79306 - дизель Deutz BF8M105C мощностью 544 л.с. с 5-ступенчатой гидромеханической КПП Allison HD4560P.
Колесная формула - 8 х 8 (первые две оси поворотные)
Длина - ок.13070 мм
Ширина - 3070 мм
Высота - ок.3290 мм
Дорожный просвет - 400 мм
Шины - R25 с регулируемым давлением
Масса полная - 40000-43200 кг (до 45000 кг по шасси)
Масса снаряженная шасси - 21000 кг
Грузоподъемность:
- МЗКТ-79301 - 22200 кг
- МЗКТ-79305 - 25000 кг
- МЗКТ-79306 - 24000 кг
Допустимая осевая масса (МЗКТ-79306):
- передние оси - 21800 кг
- задние оси - 23200 кг
Скорость по шоссе - 70 км/ч
Скорость по грунтовой дороге - 40 км/ч
Скорость по пересеченной местности - 20 км/ч
Глубина преодолеваемого брода - 1.4 м
Запас хода по топливу - 1000 км
Расчет - 3 чел (2 чел ТЗМ)
Сектор пуска ракет - 180 град.


Шасси МЗКТ-79306 - близкий аналог МЗКТ-79305 (Техника не знающая преград. Минский завод колесных тягачей. Буклет, 2009 г.)

Пусковая установка 9П78-1 - модификация СПУ, которая позже в СМИ названа "Искандер-М" и ТЗМ 9Т250
(фото - Леонид Якутин, http://milparade.com/)


СПУ 9П78-1 вариант 2 комплекса "Искандер-М", вид слева, Москва, 9 мая 2008 г.
(фото с сайта http://militaryparitet.com)


СПУ 9П78-1 вариант 2 комплекса "Искандер-М", вид справа, Москва, 9 мая 2008 г.
(фото с сайта http://militaryparitet.com/).








СПУ 9П78-1 вариант 2 комплекса 9К720 "Искандер-М", репетиция Парада Победы в Москве, 26.04.2011 г. Последние два фото - 03.05.2011 г. (фото - Виталий Кузьмин, http://vitalykuzmin.net).


СПУ оперативно-тактического комплекса "Искандер-М" / "Искандер-К" на 231 площадке 4-го ГЦМ полигона МО России, 2010 г. (4 межвидовой: XXI век начинается. 4 ГЦМП МО России, 2011 г., обработка фото - MilitaryRussia.Ru).








СПУ 9П78-1 борт №811 вероятно 630-го ОРДН после пуска ракеты, полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).






СПУ 9П78-1 с крылатыми ракетами Р-500 ракетного комплекса 9К720 "Искандер-М" первого серийного бригадного комплекта в день передачи техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).




СПУ 9П78-1 вариант 2 и ТЗМ 9Т250 комплекса 9К720 "Искандер-М", репетиция Парада Победы в Москве, 03.05.2011 г. (фото - Андрей Крюченко, http://a-andreich.livejournal.com).

ТЗМ 9Т250 на Параде в Москве, 9 мая 2009 г. (фото b16a2, http://fotki.yandex.ru).










ТЗМ 9Т250 комплекса 9К720 "Искандер-М" с макетами  ракет 9М723, репетиция Парада Победы в Москве, 26.04.2011 г. В подписи к фото названа "9Т250-1", возможно, ошибочно. Последние два фото - 03.05.2011 г. (фото - Виталий Кузьмин, http://vitalykuzmin.net).




СПУ 9П78-1: рабочие места оператора системы топопривязки и навигации и командира расчета (кадры из рекламного фильма ЦКБ "Титан", http://youtube.com)


Подъемно-пусковые стрелы на СПУ 9П78-1 комплекса "Искандер-Э" (слева) и на аналогичной СПУ комплекса «Калибр» (Club).


Фрагмент СПУ 9П78-1 ракетного комплекса "Искандер-М", г.Москва, подготовка к параду, 07 мая 2013 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).

Новая СПУ БАЗ - в феврале 2007 г. на выездном заседании военно-промышленной комиссии на базе НПО "Алмаз" руководством ПО БАЗ заявлено, что на базе шасси "Вощина-1" и/или на базе разрабатываемого перспективного шасси "Вощина-2" будет создана СПУ для комплекса "Искандер". Другой информации нет.


Ракета 9М723:
Конструкция ракеты одноступенчатая с неотделяемой БЧ. Большое внимание уделено снижению ЭПР - отсутствуют выступающие части, отверстия и заметные стыки, кабельный гаргрот максимально минимизирован на первых вариантах ракет и выполнен в виде тонкого шлейфа на поверхности корпуса ракеты на более современных сериях, аэродинамические рули вместо решетчатых заменены на стреловидные. Используется специальное теплозащитное покрытие корпуса, которое, вероятно, может выполнять роль покрытия снижающего ЭПР.


Проекции ракет 9М723 (внизу) и 9М723-1 комплекса 9К720 "Искандер-М" (http://MilitaryRussia.Ru, 10.09.2011 г.).

По ранее принятой на комплексах ОТР схеме ракета комплекса (например, 9М723К5) включает в себя ракетную часть (например, 9М723) и боевую часть (например, 9Н722К5).

Согласно имеющейся на 2011 г. информации упоминаются ракетные части 9М723 и 9М723-1.


Макет ракеты "Искандер-Э" с ракетной частью 9М723 на выставке "Технологии в машиностроении - 2010", Москва, 30.06 - 04.07.2010 г. (http://maks.sukhoi.ru).


Кабельный гаргрот на старой модели ракет комплекса (слева, вероятно, 9М723) и на новой (справа,вероятно, 9М723-1). Кадры из фильмов "Ударная сила".




Фрагменты конструкции ракеты 9М723К5 (вероятно). Кадры из репортажа о получении комплексов 9К720 "Искандер-М" 26-й ракетной бригадой в Луге, 21.10.2011 г. (телеканал НТВ).




Предположительно в ходе группового пусков комплексов 9К720 "Искандер-М" во время учений "Центр-2011" использованы ракеты с ракетной частью 9М723-1, полигон Капустин Яр, 22.09.2011 г. (http://www.mil.ru).


Баллистическая ракета 9М723 ракетного комплекса 9К720 "Искандер-М" в транспортном контейнере. Фото сделано на церемонии передачи первого серийного бригадного комплекта техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).


Тот же момент - кадр ТВ-канала "Звезда" (http://www.mil.ru).

Система управления и наведение - система управления ракеты автономная инерциальная (разработана ЦНИИАГ, г.Москва), ракета управляется  системой управления на протяжении всего полета. Система управления построена на базе гиростабилизированной платформы (ГСП) и цифровой ЭВМ (аналог ДАВУ ОТР "Точка"). При использовании ракет с ГСН, БЦВМ инерциальной системы управления ракеты корректирует траекторию по данным ГСН. Управление осуществляется с помощью  аэродинамических и газоструйных рулей и, вероятно, на ракетной части 9М723-1 газодинамически с помощью маневровых многоразовых РДТТ или с использованием газогенератора. Боевая часть неотделяемая.

Глубокая модернизация и экспериментальная отработка ранее разработанного командного гироскопического прибора (комплекса гироскопических приборов) для ракет "Искандер" / "Искандер-М" была осуществлена НПО Электромеханики (г.Миасс). Государственные испытания успешно завершены в 2004 г.  Серийное производство гироскопических приборов ведется там же (см. - Годовой отчет ОАО "НПО электромеханики...", источник 2).

В системе управления ракеты 9М723 комплекса "Искандер-М" используются блоки датчиков угловых скоростей 9Б877-1 или 9Б877-1Б включающие в себя три датчика угловых скоростей в одном корпусе. В состав прибора так же входит несколько гиромоторов. Производятся ОАО «Серпуховский завод «Металлист» (http://www.szmetallist.ru). Серийное производство блоков 9Б877-1 в 2008 г. планировалось начать с 2009 г. Вероятно, не позже 2006 г. там же велось производство другой марки аналогичных блоков датчиков угловых скоростей. По состоянию на 2010 г. так же в открытой печати в связи с устройствами системы управления ракеты 9М723К5 упоминаются датчики перегрузки МП-95, датчики угловых скоростей ДУС-Б-2Б.


Блок датчиков угловых скоростей 9Б877-1 (http://www.szmetallist.ru)

В 2007 г. ОАО "НИЦ Электронной Вычислительной Техники" (НИЦЭВТ, г.Москва) ведется ОКР "Янтарь-Багет"  по разработке блока обработки первичной информации (БОПИ) лазерных гироскопов изделия 9Б918 для ракет 9М723-1 комплекса 9К720 "Искандер". В состав БОПИ 9Б918 так же входит ЭВМ разработки и производства НИИЦЭВТ (ист. - Лот1). В 2009 г. проведен третий этап ОКР "Янтарь-Багет" - проведены предварительные испытания и размещен заказ на серийное производство 22 шт. БОПИ на предприятии ФГУП "НИИ "Полюс". Поставка серийных изделий на вооружение планируется на 2010-2011 г.г.

Система топопривязки стартового агрегата комплекса может взаимодействовать с системами космической навигации типа NAVSTAR и ГЛОНАСС. Ввод прицельных данных в ракеты (выставка ГСП в плоскость пуска и ввод чисел полетного задания в БЦВМ) происходит автоматически при нахождении ракет в горизонтальном положении внутри СПУ, вероятно, с использованием усовершенствованой оптической системы выставления ГСП ракеты с использованием лазерного оптического устройства (т.к. на СПУ отсутствуют типичные для световых систем световоды - см. "Точка" и "Ока"). Ввод данных о цели занимает мало времени и до старта данные о цели могут быть скорректированы по информации от внешнего источника. С интервалом в 1 минуту комплекс может нанести удар двумя ракетами по двум разным целям. Траектория полета - настильная ("квазибаллистическая"), возможно, у некоторых вариантов ракет с возможностью маневрирования.



Опоры автоматического гирокомпаса (АГК) в центральной части СПУ 9П78-1 (http://militaryrussia.ru/forum).


Вероятно датчики ветра на СПУ 9П78-1 борт №811 видимо 630-го ОРДН. Полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).

Аппаратура системы ГЛОНАСС на СПУ типа 9П78-1 представлена возимым приемоиндикатором 14Ц821 "Грот-В" ("возимый"). Антенна приемоиндикатора размещается на крыше кабины СПУ. Изделие разработано и серийно выпускается НИИ КП с 2001 г. ТТХ приемоиндикатора:
Диапазон частот принимаемых каналов – 1,6 ГГц
Тип используемых спутниковых сигналов – ГЛОНАСС (ПТ и ВТ-код) и GPS (С/А-код)
Число независимых (параллельных) каналов приема – 12
Время первого определения – не более 3 мин (холодный старт)
Частота обновления координат – 1 сек
Используемые системы координат ПЗ–90, СК–42, СК-95, WGS–84
Погрешность определений при работе по ГЛОНАСС на стоянке (в движении):
- координат местоположения – 10 (15) м
- составляющих вектора скорости – 0,05 м/с
Выход секундной метки, точность привязки к шкале UTC (SU) - не хуже 200 нс
Решение сервисных задач:
- прямая и обратная геодезические задачи;
- расчет сближения меридианов;
- решение треугольника;
- прямая и обратная засечки;
- перевычисление параметров при смене зоны;
- расчет поправки в дирекционный угол за переход из зоны в зону;
- пересчет плоских прямоугольных координат в геодезические и обратно.
Тип интерфейса обмена информацией с внешними потребителями – 2 порта RS-232.
Приём и выдача дифференциальных поправок.
Источники электропитания - бортовая сеть транспортного средства постоянного тока напряжением 12, 24, 27 В.
Потребляемая мощность – не более 4 Вт.
Клавиатура ВПИ – 12 клавиш. Дисплей – светодиодный.
Удаление антенны – до 15 м.
Масса – 1,7 кг (включая антенну).
Габаритные размеры блока электронного ПИ - 205х75х100 мм.
Рабочий диапазон температур – от минус 40 до плюс 55°С.
Условия эксплуатации
- блок ПИ по требованиям к группам 1.3, 1.4.1, 1.5.4, 1.6.4, 1.7.1
- модуль антенный МА3 по требованиям к группам 1.5.3, 1.6.3, 1.7.3 по ГОСТ РВ 20.39.304-98.
Присвоена литера «О1»
Изделие обеспечивает сохранение характеристик при воздействии динамической пыли (песка), движении потребителя со скоростью до 100 км/час, углах крена и тангажа до 30 град., углах закрытия менее 8 град.


Приемоиндикатор ГЛОНАСС 14Ц821 "Грот-В" с антенной (http://aggf.ru).


Предположительно антенна приемоиндикатора ГЛОНАСС 14Ц821 "Грот-В" на СПУ 9П78-1 борт №811 видимо 630-го ОРДН. Полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).


Вероятно, бортовая ЦВМ (ДАВУ) ракет комплекса "Искандер" (http://youtube.com)


Командно-гироскопический прибор (гиростабилизированная платформа), блок автоматики и БЦВМ (ДАВУ) на ракетах типа 9М723 комплекса "Искандер". Фото из района грузино-осетинского конфликта (август 2008 г.) и кадр из фильмов серии "Ударная сила"  (http://youtube.com)


Иллюминатор оптической системы прицеливания гироскопических устройств ракеты 9М723 (http://militaryphotos.net).


Вероятно, оптическая система прицеливания гироскопических устройств ракеты на СПУ 9П78 (кадр из рекламного фильма ЦКБ "Титан", http://youtube.com)


Для сравнения аналогичные по назначению системы на СПУ комплексов "Ока" (слева) и "Точка-У" (справа).




Предположительно штатный теодолит технического обслуживания системы прицеливания СПУ на полигонной позиции. Производится визирование на базовый отражатель автоматического гирокомпаса и далее через второй переносной теодолит в несколько приемов производится привязка к реперно точке и проверяется азимут базового направлени пуска. На снимке СПУ комплекса 9К720 "Искандер-М" в ходе пусков по испытанию нового типа боевого оснащения, полигон Капустин Яр, 11.10.2011 г. (телеканал "Звезда").

Кроме ракет с инерциальной системой управления могут применяться так же ракеты с ГСН двух типов, которые задействуются на конечном этапе полета (по нашей оценке на вооружении по состоянию на 2009 г. нет, вероятно, проходят испытания, начиная с 2004 г. или позже). ГСН на конечном участке траектории корректирует работу инерциальной системы управления ракеты (оценочно, не может использоваться на "Искандер-Э"):

- радиолокационная корреляционная ГСН - разработана ЦНИИАГ (г.Москва) в конце 1980-х годов по теме "Волга", ракета наводится по сличению цифровой карты местности в районе цели и данных РЛ ГСН;

- оптическая корреляционная ГСН 9Э436 - разработана ЦНИИАГ (г.Москва), ракета наводится по эталонному изображению цели, аналогично ГСН ракеты 8К14-1Ф. ГСН впервые представлена на выставке Eurosatory-2004.
Масса ГСН - 20 кг
Время ввода полетного задания - не более 5 мин
КВО - до 20 м

Оптическая ГСН 9Э436 для ОТР «Искандер» на стенде ЦНИИАГ на выставке МВСВ-2004

- радиолокационная активная ГСН 9Б918 - разработана и производится НПП "Радар ММС" по состоянию на 2009 г. В 2009 г. планируется серийное производство 22 блоков обработки первичной информации для ГСН 9Б918 ракет 9М723-1Ф в 2010-2011 г.г.

Ракеты комплекса "Искандер-К" имеют систему управления, вероятно, основанную на принципе коррекции траектории по сверке цифровой карты местности на участках коррекции с данными радиовысотомера, либо иную.

Высокоточная оптико-электронная система передачи азимута производства Красногорского завода "Зенит" принята на вооружение в составе комплекса "Искандер" в 2007 г. Вероятно, речь идет о системе прицеливания ОТР 9М723 в СПУ комплекса.

По неподтвержденной информации на ракетах комплекса "Искандер" используются твердотельные MEMS полупроводниковые гироскопы типов ADXRS150(300) и типов ADIS16120(16250) стоимостью от 75$. Там же используются твердотельные MEMS полупроводниковые акселерометры типа ADXL193 одноосевые и ADXL330 трехосевые, стоимость примерно такая же. Производитель - фирма Analog Devices (AD, США). В России производства подобной электронике нет. В один блок управления ракеты подобный устройств ставится по 10-15 шт в параллель на координатную ось для повышения точности. Стоимость подобного решения в неколько раз дешевле чем ставить отечественные гироскопы (механические или лазерные ), надёжность такого решения существенно выше. Российский дилер фирмы AD - компания "Аруссофт" (Москва). Источник - http://forum.milua.org (2009 г.).

Двигатель - РДТТ, двигательный отсек 9Х820 (ракета 9М723), заряд выполнен из смесевого твердого топлива с высоким удельным импульсом. По нашему мнению, на ракетах "Искандер"/"Искандер-Э" и "Искандер-М" используется топливо разного типа. РДТТ ракет комплекса не предполагает специального обогрева при хранении или эксплуатации в условиях низких температур (на СПУ и ТЗМ отсутствуют системы обогрева ракет).

Остатки двигательного отсека ракеты 9М723 обнаруженные на территории Грузии в ходе Грузино-Осетинского конфликта, август 2008 г. (фото с сайта http://militaryphotos.net)

ТТХ ракет:
Длина - 7280 мм (все модификации)
Диаметр - 920 мм (все модификации)

Масса:
- 3800 кг ("Искандер" / "Искандер-Э")
- 4615 кг ("Искандер-М")
Масса БЧ:
- до 1000 кг (предположительно, первый вариант "Искандера")
- 415-480 кг ("Искандер" / "Искандер-Э")
- 720 / 800 кг ("Искандер-М" по разным данным)

Дальность действия:
- 50-280 км ("Искандер-Э")
- 400 км ("Искандер-М")
- 480 км ("Искандер-М", по западным данным)
Дальность активного участка траектории - 12-15 км
КВО:
- 10-30-70 м ("Искандер" / "Искандер-Э" / "Искандер-М")
- 5-7 м ("Искандер-М" с применением ракеты с корреляционной ГСН)
Высота траектории - ок.50 км
Высота старта или цели над уровнем моря - 3000 м
Скорость полета - 2100 м/с
Скорость у цели - 700-800 м/с
Угол пикирования ракеты на цель - 90 град.
Максимальные перегрузки в процессе полета - 20-30G (ракета маневрирует в полете как по высоте так и по направлению полета)

Время подготовки пуска с марша - 16 мин
Время подготовки пуска из готовности №1 (из неподвижного положения на позиции, после топопривязки) - 4 мин
Температурный диапазон эксплуатации комплекса - от -50 до +50 град.С
Гарантированный срок эксплуатации - 10 лет (в т.ч. 3 года в полевых условиях)


Боевые части
: по состоянию на 2002 г. КБМ ведет разработку фугасно-зажигательных, проникающих, кумулятивных, объемнодетонирующих и др.типов БЧ ("ВТО: состояние и перспективы", Военный парад №1 / 2003 г.).

- осколочно-фугасная (все модификации), теоретически может применяться с оптической или РЛ корреляционной ГСН.


Ракета, предположительно, с фугасной БЧ - красным обведено место расположения радиодатчика, сиреневым - лазерный датчик подрыва БЧ (ОРТ 1 канал).

- фугасно-зажигательная ("Искандер-Э" точно), применение с оптической или РЛ корреляционной ГСН маловероятно.

- проникающая (все модификации), теоретически может применяться с оптической или РЛ коррелиционной ГСН.

- ядерная, мощность 5-50 кт ("Искандер-М"), теоретически может применяться с оптической или РЛ коррелиционной ГСН. Применение ядерных БЧ, вероятно, в настоящее время не предполагается т.к. в открытых фото и видеоматериалах на СПУ и ТЗМ отсутствуют системы обогрева ядерных зарядов (но исходя из модульности комплекса такие системы могут быть установлены в любое время).

- кассетная 9Н722К5
Вариант 1 (возможно 9Н722К1 или другая) - кассетная БЧ - НИОКР - КБ Воткинского машиностроительного завода. Масса 480 кг, 54 боевых элемента, высота раскрытия БЧ - 900-1400 м, высота срабатывания боевых элементов - 6-10 м, применение этого типа БЧ с оптической или РЛ корреляционной ГСН оценивается нами как маловероятное.
Типы боевых элементов:
1. осколочные неконтактные
2. кумулятивные осколочные
3. самоприцеливающиеся
4. объемно-детонирующие

Вариант 2 (возможно 9Н722К1 или другая) - кассетная БЧ с 45 боевыми элементами 9Н730 разработки и производства ГосНИИМаш (г.Дзержинск) с центральный разрывным зарядом (ЦРЗ) 9Н731. По состоянию на 2008 г. находится в серийном производстве в опытном цеху 4510 ГосНИИМаш (производство в год 16 комплектов снаряжения). В 2009 г. трудоемкость изготовления боевого элемента 9Н730 составила 16.23 нормочаса, ЦРЗ - 30 нормочасов. Неконтактные взрыватели 9Э156 "Зонт" для боевых элементов кассетной БЧ разработан НИИ электронных приборов (г.Новосибирск).


Вероятно, кассетная БЧ и контейнер для её хранения и транспортировки (кадры из рекламного фильма ЦКБ "Титан", http://youtube.com)




Такелажные работы с макетом ГЧ динамически-подобного макета ракеты, кубик на носовом обтекателе - место установки вибродатчиков системы измерений (ОРТ 1 канал).


Предположительная компоновка кассетной БЧ 9Н722К5 ракеты 9М723К5 (Пенсионер, http://russianarms.ru)


Бесконтактный взрыватель 9Э156 "Зонт" боевого элемента кассетной БЧ (http://news.ngs.ru).

- по состоянию на 2010 г. как серийно производимые в открытом источнике (ист - Лот 1) упоминаются боевые части:
     9Н722Ф2 / 9Н722Ф2Т - предположительно фугасная для ракетной части 9М723-1, с буквой Т предположительно телеметрический вариант оснащения.
     9Н722Ф3 / 9Н722Ф3Т - предположительно фугасная для ракетной части 9М723-1, с буквой Т предположительно телеметрический вариант оснащения.


Модификации:
Комплекс 9К720 "Искандер", ракета 9М723 (прототип) - проходил испытания начиная с 1991 г. Ракета 9М723 отличается более ярко выраженными кабельными каналами.

Проекии серийной СПУ 9П78-1 с ракетами "Искандер" (шасси МЗКТ-7930) в стартовом положении и опытной СПУ 9П81 на шасси БАЗ-6954 ((c) DIMMI на базе проекций из книги Zaloga Steven J., Scud Ballistic Missile and Launch Systems 1955-2005. Osprey Publishing. 2006 г.)


Ракетный комплекс 9К720 "Искандер-М" - SS-26 STONE. Боковые проекции вариантов СПУ комплексов "Искандер" разных поколений с разной боевой нагрузкой. (с) MilitaryRussia.Ru, версия 09.09.2011 г.

Комплекс 9К720 "Тендер" / "Искандер", ракета 9М723 (1997-2005 г.г.) - первый серийный (базовый) вариант.

Комплекс 9К720 "Искандер-М", ракета 9М723 (2005 г.) - ОТР увеличенной дальности с ядерной БЧ. Первое упоминание в СМИ - 2008 г. Встречается так же название "Тендер". Ракета 9М723 отличается от 9М723 конформными кабельными каналами.

Ракета 9М723К1 / 9М723К5 - ракеты с кассетными БЧ (упоминаются в СМИ).


Предположительно ракета 9М723К5, полигон Капустин Яр, 22.08.2007 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).


Предположительно в полете ракета 9М723К5 комплекса 9К720 "Искандер-М", полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).

Ракета 9М723К-Э - экспортный вариант ракеты с кассетной БЧ (упоминается в СМИ).

Ракета 9М723-1 - улучшенный вариант ракеты, разработан по состоянию на 2007-2009 г.г.


Групповой пуск ОТР типа 9М723К5 или аналогичных комплекса 9К720 "Искандер-М" и ОТР 9М79 комплексов 9К79-1 "Точка-У" в ходе учений "Центр-2011", полигон Капустин ЯР, 22.09.2011 г. (http://www.mil.ru).

Ракета 9М723-1Ф / 9М723-1ФЭ - ракета с радиолокационной ГСН 9Б918 разработки и производства НПП "Радар ММС". Разработана по состоянию на 2009 г.

Ракета 9М723-1Ф2 / 9М723-1Ф2Тл - упоминается в открытых источниках (ист - Лот 1) по состоянию на 2010 г. как серийно производимая. С буквами "Тл" предположительно телеметрический вариант ракеты.

Ракета 9М723-1К5 / 9М723-1К5Тл - упоминается в открытых источниках (ист - Лот 1) по состоянию на 2010 г. как серийно производимая. С буквами "Тл" предположительно телеметрический вариант ракеты.

Комплекс 9К720Э "Искандер-Э", ракета 9М720Э / 9М723Э - экспортная модификация комплекса с СПУ 9П78-1Э,

Комплекс "Искандер-МКР" - в ходе выставки МВМС-2005 было заявлено, что на базе ОТР "Искандер" будет создана ракета морского базирования.

Комплекс "Искандер-К" (2007 г.) - по сообщениям СМИ 29 мая 2007 г. в ходе испытательных пусков ракет комплекса "Искандер-М" на полигоне Капустин Яр была впервые испытана так же ракета Р-500 комплекса "Искандер-К" - крылатая ракета с дальностью действия 500 км, маршевой скоростью 230-260 м/с, продолжительностью полета 24 минуты, массой БЧ 500 кг, КВО около 1 м, двигатель - экономичный ТРДД, принятие на вооружение предполагается в 2009 г. (по состоянию на 2009 г. данных о принятии на вооружение нет). Государственные испытания ракет Р-500 планировалось начать в 2008 г.

Ранее мы считали, что это дезинформация и речь идет о новой системе на шасси типа МЗКТ-7930 типа СПУ "Искандер" под ракеты семейства Club-М ("Калибр", ОКБ "Новатор"). Но с появлением идеи о модульном построении комплекса "Искандер-М" с разными огневыми средствами в составе одного и того же комплекса, мы рассматриваем вариант реальности испытаний ракетной системы ОКБ "Новатор" в рамках комплекса "Искандер-К".

Предположительный внешний вид СПУ 9П78-1 комплекса "Искандер-К" (Пенсионер, 2009 г., http://russianarms.ru).

Ракета 9М723 с новым типом боевого оснащения (2011 г.) - пуск ракеты с боевым оснащением нового типа производились на полигоне Капустин Яр 11 октября 2011 г. Пуск прошел успешно.

Ракета 9М723 с оптической корреляционной ГСН (2011 г.) - согласно сообщениям СМИ от 14.11.2911 г. ракета с ГСН такого типа успешно прошла испытания на полигоне Капустин Яр. Возможно, это и есть ракета с новым типом боевого оснащения. Первые комплексы 9К720 с ракетами такого типа поступят на вооружение 26-й ракетной бригады в 2012 г.

Состав комплекса:
- СПУ 9П78-1 на 2 ракеты;



СПУ 9П78-1 комплекса "Искандер-М" на показе военной техники в рамках Уральской выставки вооружений, г.Нижний Тагил, 2000 г. (http://militaryphotos.net).




СПУ 9П78-1 с макетом ракеты 9М723. 26-я Неманская Краснознаменная ракетная бригада. 20.10.2011 г. (http://www.mil.ru).

- ТЗМ 9Т250 / 9Т250Э на 2 ракеты, оснащена стреловым краном; по некоторым неподтвержденным данным в крайней ситуации ТЗМ комплекса может производить пуск ракет - вероятно, речь идет о пуске с некоего подобия стартового стола в кузове ТЗМ.
Шасси - МЗКТ-7930
Расчет - 2 чел
Масса - 40000 кг
Грузоподъемность крана - 5800 кг
Скорость по шоссе - 70 км/ч
Запас хода по топливу - 1000 км
Время перегрузки одной ракеты - 16 мин

Погрузка ракет с ТЗМ 9Т250 (слева) на СПУ 9П78-1 (справа) (кадры из рекламного фильма ЦКБ "Титан", http://youtube.com



ТЗМ 9Т250 (фото и рисунок "КБМ", рисунок - фото с МВСВ-2010 от Denis KA, http://forums.airbase.ru)










Заряжание СПУ комплекса "Искандер-М" 9П78-1 с ТЗМ 9Т250 учебной ракетой 9М723. На первом фото ТЗМ 9Т250. Показательные учения 26-я Неманской Краснознаменной ракетной бригады. 20.10.2011 г. (http://www.mil.ru).

- командно-штабная машина 9С552 / 9С552Э на шасси КамАЗ - обеспечивает управление огневыми средствами батареи, дивизиона; обеспечивает связь между подразделениями, получение целеуказания от внешних и вышестоящих структур;
Расчет - 4 чел
Автоматизированных рабочих мест - 4
Дальность радиосвязи - 50 км (на марше), 350 км (на стоянке).
Количество каналов связи - до 16
Скорость приема-передачи данных - до 16 кбит/с (радиомодем, радиостанции Р-168-100КАЕ "Акведук"  производства Ярославского радиозавода
Временной норматив расчета боевого задания - 10 с
Временной норматив передачи команд на ППИ - 15 с
Временной норматив полного развертывания-свертывания с учетов внешних антенн - 30 мин
Время непрерывной работы - 48 часов

Командно-штабная машина 9С552 (фото "КБМ", взято с сайта http://www.rusarmy.com)


Радиостанции Р-168-100КАЕ "Акведук" в КШМ или ППИ комплекса "Искандер" (кадры из рекламного фильма ЦКБ "Титан", http://youtube.com и http://www.yarz.ru)

- пункт подготовки информации 9С920 / 9С920Э на шасси КамАЗ-43101 - обеспечивает подготовку информации для нанесения ударов, подготавливает информацию для ГСН корреляционного типа;
Расчет - 4 чел
Автоматизированных  рабочих мест - 2
Количество канало связи - до 16
Скорость передачи-приема информации - до 16 кбит/с (радиомодем, радиостанции
Р-168-100КАЕ "Акведук" производства Ярославского радиозавода)
Временной норматив определения координат точки цели - 30-120 с
Временной норматив выдачи команд целеуказания на СПУ - 60 с
Время непрерывной работы - 48 часов


Машина пункт подготовки информации 9С920 на шасси КамАЗ-43101 (фото "КБМ")

- машина регламента и ТО  на шасси КамАЗ-43101 - служит для проведения регламентных и проверочных работ с ракетами с и без извлечения их из контейнера. Изучение конструкции ракеты показывает, что регламентные работы с ракетами типа 9М723 могут осуществляться при любом их положении - на пусковой установке, в ТЗМ, на тележках арсенального оборудования. Штепсильные разъемы для проведения проверок ракеты находятся на переднем бондажном кольце.
Расчет - 2 чел
Масса - 13500 кг
Время развертывания с хода - 20 мин
Время проверки ракеты - 18 мин
Машина регламента и ТО  на шасси КамАЗ-43101 (фото "КБМ")

- машина жизнеобеспечения  на шасси КамАЗ;
Машина жизнеобеспечения (фото "КБМ")

- комплект арсенального оборудования - контейнеры для транспортировки и хранения БЧ и ракетных блоков, траверсы, тележки и ложементы. В т.ч. ТПК 9Я297В1 для ракет "Искандер" производства ОАО "Красный гидропресс" (г.Таганрог, в 2007-2008 г.г. - серийное производство, в 2009 г. согласно годовому отчету прекращено ?).





Комплект арсенального оборудования комплексов "Искандер" (кадры из рекламного фильма ЦКБ "Титан", http://youtube.com


Штатная структура:
Комплексы "Искандер" сведены в ракетные бригады 2-3 дивизионного состава. возможно формирование отдельного ракетного дивизиона. В состав дивизиона входят 2-3 ракетных батареи, КШМ и ППИ. Ракетная батарея включает в себя 2-3 комплекса (2-3 СПУ + 1 ТЗМ), КШМ. По состоянию на 2009 г. объявлено о 2-х батарейном составе дивизионов в ВС России. По нашей оценке наиболее вероятным является 2-х дивизионный состав РБР - в таком случае в составе одной РБР должно быть 8 СПУ комплекса, что позволяет максимально быстро развернуть желаемое количество РБР в условиях минимального роста производства ракет и систем комплекса.

Первая войсковая ракетная бригада полностью укомплектована комплексами в 2010 г. По программе оснащения новой техникой и вооружением ВС России до 2020 г. предполагается комплектование ракетных бригад 12 комплексами "Искандер-М". Это значит, что в состав полноценной бригады входит три ракетных дивизиона по 2 батареи по 2 комплекса в каждой (источник).

Согласно репортажу (http://www.mil.ru) с показательных учений 26-й ракетной бригады Ленинградского военного округа 20.10.2011 г. в состав ракетной батареи входят:
- 2 СПУ 9П78-1
- 1 ТЗМ 9Т250
- 1-2 КШМ 9С552
- 1 машина обеспечения боевого дежурства
- средства охранения


Батарея комплексов "Искандер-М" с двумя СПУ 9П78-1 и ТЗМ 9Т250 26-й Неманской Краснознаменной ракетной бригады на марше. 20.10.2011 г. (http://www.mil.ru).

Стоимость ракеты 9М723К5 комплекса 9К720 "Искандер-М" по состоянию на 2009 г. по неподтвержденным данным 123.192.439 руб (ист. - www.linux.org.ru).


Статус:
Россия:
- 1996 г. 10 мая - ракета и СПУ комплекса показаны Президенту России Б.Н.Ельцину во время посещения им 4-го Государственного Центрального полигона МО России Капустин Яр.

- 1998 г. 25 декабря - ФСБ арестованы за попытку передачи секретной документации по изделию 9М723 западным спецслужбам два частных предпринимателя из г.Коломна и сотрудник КБМ.

- 1999 г. август - комплекс "Искандер-Э" впервые покакзан на аваисалоне МАКС-1999.

- 2000 г. 11 июля - комплекс "Искандер-Э" (на шасси МЗКТ-7930) представлен на выставке "Урал Экспо АРМЗ-2000" в Нижнем Тагиле. На выставке оглашена информация о том, что всего выпущены промышленностью и проходят испытания 2 комплекса "Искандер" .

- 2004 г. - заключен контракт о поставках 18 комплексов "Искандер-Э" в Сирию, позже аннулирован под давлением США и Израиля. Предполагалось, что поставка будет произведена в 2007-2008 г.г. План по поставкам комплексов "Искандер" в ВС России на 2004 г. - 4 шт (дивизион, подтверждения выполнению нет). Объявлен план на 2005 г. - предполагается принять на вооружение 2 комплекса "Искандер-М".

- 2005 г.  март - первые комплексы 9К720 поступили на вооружение 630-й отдельного ракетного дивизиона 60-го Центра боевого применения (Капустин Яр, видимо 2 шт., по информации СМИ планировалось поставить 3 шт в 2005 г.). Полная комплектация отдельного ракетного дивизиона закончилась к январю 2007 г. Планируется приступить к вооружению комплексами ракетных бригад: состав - 3 ракетных дивизиона, в каждом по три батареи - в каждой 3 СПУ и средства обеспечения - итого в составе орбр 27 комплексов и 100 ракет к ним. В т.ч. планируется вооружить комплексами 103-ю ОРБР СибВО и 107-ю ОРБР ДВО (по состоянию на 2009 г. перевооружение этих бригад не начато либо об этом не сообщается).

- 2006 г. июль - министр обороны Сергей Иванов заявил, что в 2007-1015 г.г. ВС России получат 60 комплексов "Искандер-М" и 120 ракет к ним (5 ракетных бригад). Следовательно, состав бригады - 2-3 дивизиона по 2 батареи по 2 СПУ в батарее = вероятней всего, 12 СПУ в РБР.

- 2006 г. - комплекс "Искандер-М" принят на вооружение ВС России. К 2015 г. планируется вооружить комплексом 5 РБР (отдельных ракетных бригад) и завершить развертывание группировки (60 СПУ). По данным СМИ в течение года в ВС России поставлено 4 комплекса. Итого - максимум, 7 комплексов в ВС России (сомнительно).

- 2007 г. январь - завершена комплектация 630-го ОРДН комплексами "Искандер-М" производства ПО "Баррикады" - 2 батареи по 2 комплекса в каждой (итого - 4 комплекса в ОРДН и, вероятно, в ВС России).

- 2007 г. 29 мая - на полигоне Капустин Яр состоялись пуски ракет "Искандер" и Р-500 (последняя - первый пуск). В СМИ появилась информация о завершении испытаний комплекса "Искандер-К" с крылатой ракетой Р-500 на полигоне Капустин Яр. Дальность - 500 км, маршевая скорость - 230-260 м/с, продолжительность полета - 24 минуты, масса БЧ 500 кг, КВО - около 1 м, двигатель - экономичный ТРДД, принятие на вооружение предполагается в 2009 г. Государственные испытания ракет Р-500 планируется начать в 2008 г.


СПУ 9П78-1 комплекса 9К720 "Искандер-М" 630-го ракетного дивизиона. Вероятно, СПУ с ракетой 9М723К5, полигон Капустин Яр, 22.08.2007 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).

- 2007 г. - в СМИ заявлено, что комплексами 9К720 начали вооружаться 92-я отдельная ракетная бригада Приволжско-Уральского ВО и 107-я отдельная ракетная бригада Дальневосточного ВО. Комплектацию бригад планируется завершить к 2011 году. По данным СМИ в течение года в ВС России поставлено 4 комплекса (встречается так же цифра 3 шт). Итого - вероятно, 7-8 комплексов в ВС России.

- 2008 г. 9 мая - в параде на Красной площади в Москве принял участие ракетный дивизион СПУ и ТЗМ комплексов "Искандер", вероятно, 630-й ОРНД СКВО.


СПУ комплекса "Искандер-М" на параде 9 мая 2008 г. в г.Москва (фото Андрей Кузьмин, взято с сайта http://militaryparitet.com)


- 2008 г. 12 августа - есть неподтвержденная российской стороной информация об использовании ОТР "Искандер" с кассетной БЧ в Грузино-Осетинском конфликте российскими войсками (против базы танкового батальона в Гори, Грузия). Возможно, комплексы применялись 630-м ОРДН Северо-Кавказского ВО.

- 2008 г. 5 ноября - Президент России Дмитрий Медведев выступил с заявлением о том, что планируется размещение ракетной бригады комплексов "Искандер" в Калининградской области для нейтрализации систем ПРО США, которые предполагалось разместить в Польше.

- 2008 г. декабрь - озвучены производственные планы на 2009-2011 г.г. - предполагается поставить в ВС России 30 ракет "Искандер" (и, вероятно по 4 комплекса в год).

- 2008 г. 23 декабря - опубликованы технические требования по открытому конкурсу на проведение ОКР по созданию макетов ракетного комплекса "Искандер-М" под шифром "Точность". Сроки выполнения работ - январь 2009 г. -  апрель 2012 г., цена контракта - 23,747,500 рублей. В комплект макетов комплекса входят следующие компоненты - макет СПУ "Искандер-М" (3 шт в комплекте), макет КШМ (1 шт в комплекте), макет замаскированной СПУ/ТЗМ (1 шт в комплекте). Минимальная степень детализации макетов - 0,1 м в оптическом, 0,3 м в инфракрасном и 4 м в радиолокационном диапазонах. По ТТЗ макеты должны обеспечивать тепловой контраст с окружающим фоном не менее 10 град.С (по слабонагретым зонам техники), выдерживать ветровые и снеговые нагрузки. Макеты должны сохранять имитационные свойства при незначительных механических повреждениях общей площадью до 25 см2 от пуль, осколков и т.д. Составные части макетов должны иметь массу не более 60 кг. На макете СПУ должен имитироваться подъем ракет в стартовое положение. По состоянию на 14.12.2009 г. конкурс не проведен и его проведение планируется позже (сроки не сообщаются).

- 2008 г. - по данным СМИ в течение года в ВС России поставлено 4 комплекса (встречается так же цифра 3 шт). Итого - вероятно, 10-12 комплексов в ВС России (630-й ОРДН, и вероятно ОРДН центров подготовки округов и 1-2 некомплектных РБР). Опытным производством ГосНИИМаш (цех 4510) произведено 16 комплектов по 45 шт боевых элементов для кассетных БЧ 9Н730 и корпусов центральных разрывных зарядов для этих же БЧ 9Н731 16 шт.

- 2009 г. 9 мая - в параде на Красной площади в Москве принял участие 630-й ОРДН Северо-Кавказского ВО с полным комплектом СПУ и ТЗМ комплексов "Искандер-М".

- 2009 г. 17 июня - руководитель Генштаба ВС России Николай Макаров заявил, что перевооружение частей Северо-Кавказского ВО и Калининградского особого района завершится до 2012 г.

- 2009 г. 24 июля - опубликовано извещение об открытом конкурсе на разработку проекта технического перевооружения ФГУП «Муромский приборостроительный завод» (г.Муром) для подготовки серийного производства изделий ЭВП-16, ЭВП-21, ЭВП-У-1, П-1-2, МПДО-1, П-1-3 для комплекса 9К720 - вероятно, частей системы управления комплекса или ракеты - перевооружение производства предполагается для организации серийного производства комплекса 9К720 "Искандер-М".

- 2009 г. 19 сентября - заместитель министра обороны России Владимир Поповкин в интервью радиостанции "Эхо Москвы" заявил, что после отказа США от размещения ПРО в Европе, принято решение не размещать в Калининградской области ракетные комплексы "Искандер".

- 2009 г. 29 сентября - главнокомандующий Сухопутными войсками России генерал армии Владимир Болдырев заявил, что ракетные бригады комплексов "Искандер" поступят во все военные округа России. Первая бригада будет укомплектована полностью в 2010 г.

- 2009 г. 20 октября - опубликовано извещение об открытом конкурсе на право заключения договора на выполнение работ по разработке проектной документации: "Реконструкция и техническое перевооружение ФГУП "Воткинский завод", г. Воткинск, Удмуртская Республика, для обеспечения серийного производства изделий "Искандер-М". Ориентировочная стоимость перевооружения производства - 308 млн.руб., срок окончания перевооружения по плану - 2012 год.

- 2009 г. 6 ноября - начальник ракетных войск и артиллерии ВС России генерал-лейтенант Сергей Богатинов заявил, что одна из ракетных бригад сухопутных войск России к концу 2010 года будет полностью перевооружена оперативно-тактическими ракетными комплексами «Искандер-М».

- 2009 г. 12 ноября - в ежегодном послании Федеральному собранию президент Д.Медведев заявил, что в 2010 г. ВС России получат 5 комплексов "Искандер". Ранее официальные лица заявляли, что на 2010 г. планируется закупка 3 комплексов и 13 ракет к ним.

- 2009 г. конец года - по данным СМИ в течение года в ВС России поставлено 4 комплекса (не менее 3 шт по нашей оценке). Итого - вероятно, 8-9-16 комплексов в ВС России (с учетом возможных невыполнений планов в предыдущие годы). Опытным производством ГосНИИМаш (цех 4510) в течение года произведено 18 комплектов снаряжения кассетных БЧ боевыми элементами 9Н730 (18 х 45 шт) и 18 комплектов центральных разрывных зарядов.

- 2010 г. 25 февраля - главком Сухопутных войск генерал-полковник Александр Постников заявил, что в течение 2010 г. комплексами "Искандер" будет вооружена ракетная бригада Ленинградского военного округа (имеется ввиду 26-я РБР).

- 2010 г. 17 июля - главком Сухопутных войск генерал-полковник Александр Постников заявил, что ракетная бригада Ленинградского военного откруга получила первый комплекс ОТР "Искандер".

- 2010 г. 14 декабря - командующий Западным ВО Аркадий Бахин заявил, что Западный ВО принял на вооружение ракетные комплексы "Искандер". Позже (источник) появилась информация, что в 2010 г. завершено вооружение 12 комплексами "Искандер-М" первой войсковой ракетной бригады.


Вероятно 630-й ОРДН готовится к параду на Красной площади в Москве, 09.05.2011 г. (монтаж фотографий Renat Dunyashov, http://taek.livejournal.com ).

- 2011 г. 01 августа - заместитель министра обороны России Д.Булгаков заявил, что всего на вооружение ВС России планируется принять 120 комплексов "Искандер" (по 12 на бригаду). Так же стало известно, что полностью укомплектована комплексами "Искандер" 26-я РБР, а так же, что в 2010 г. в ВС России поставлено 6 комплексов "Искандер".

- 2011 г. 22 сентября - в ходе командно-штабных учений "Центр-2011", проводимых в том числе на 4-м Главном Центральном Межвидовом Полигоне Капустин Яр произведены групповые пуски ОТР "Искандер-М", "Точка-У" и РСЗО "Смерч". Всего запущено две ракеты аналогичных ракетам 9М723К5.






Работа батареи СПУ 9П78-1 в ходе группового пуска ОТР типа 9М723К5 или подобных комплекса 9К720 "Искандер-М" во время учений "Центр-2011", полигон Капустин ЯР, 22.09.2011 г. (http://www.mil.ru).












Пуски с СПУ 9П78-1 комплекса 9К720 "Искандер-М", полигон Капустин Яр, 22.08.2011 г. (автор фото - Вадим Савицкий, http://twower.livejournal.com).


Групповой пуск ОТР типа 9М723К5 или подобных комплекса 9К720 "Искандер-М" и ОТР 9М79 комплексов 9К79-1 "Точка-У" в ходе учений "Центр-2011", полигон Капустин Яр, 22.08.2011 г. (http://www.mil.ru).

- 2011 г. 5 октября - в сети появилось фото СПУ 9П78-1 из состава 26-й ракетной бригады.


СПУ 9П78-1 26-й ракетной бригады, г.Луга, 2011 г. (фото из архива sevstud1986, http://forums.airbase.ru).

- 2011 г. 11 октября - на полигоне Капустин Яр с одной из опытных СПУ 9П78-1 комплекса 9К720 "Искандер-М" произведен испытательный пуск ракеты с боевым оснащением нового типа. С данной СПУ за все время её эксплуатации совершено 27 пусков ракет.

- 2011 г. 21 октября - В СМИ появилась информация о том, что 26-я ракетная бригада  (г.Луга, Западный военный округ) перевооружена на комплексы 9К720 "Искандер-М". В нескоторых сообщениях СМИ говорится о том, что комплексами "искандер-М" вооружена первая бригада ВС России.

- 2011 г. 14 ноября - в СМИ прошла информация о проведении успешных испытания ракеты 9М723 с корреляционной оптической ГСН. КВО называется на уровне 5 метров. В 2012 г. испытанный комплекс с новым типом ракеты будет передан из 60-го центра боевого применения в Капустином Яру  26-й Неманской ракетной бригаде (г.Луга).

- 2011 г. - согласно годовому отчеты ОАО "Вотскинский завод" (см.Источники) серийного производства продукции КБМ (г.Коломна) в 2011 г. не велось. На 2012 г. планируется серийное производство продукции разработчика в объеме 2,4 млрд.руб. В том же источнике от КБМ фигурируют только ракеты комплекса "Искандер-М". Одновременно в годовом отчете НПО электромеханики (г.Миасс) за 2011 г. указано, что работы по производству гироскопических приборов по теме "Искандер-М" в 2011 г. были прекращены не по инициативе НПО. Судя по отчету ситуация с загрузкой НПО электромеханики аналогичным заказом на 2012 г. совершенно не ясна (см. - Годовой отчет ОАО "НПО электромеханики...").

- 2012 г. 3 июля - РИА "Новости" со ссылкой на президента России сообщает, что к 2020 г. в рамках Госпрограммы вооружений в сухопутные войска будет поставлено 10 "бригадных  ракетных комплексов" "Искандер-М". Вероятно речь идет о бригадных комплектах. По данным СМИ один бригадный комплект включает 12 СПУ комплекса.

- 2012 г. 17-23 сентября - на полигонах Прудбой, Капустин Яр, Ашулук и Раевское планируется проведение маневров "Кавказ-2012" в рамках которых предполагается в т.ч. проведение стрельб боевыми ракетами комплекса "Искандер" (источник).

- 2012 г. 22 ноября - на официальном сайте Министерства обороны сообщается, что в части Южного военного округа в Волгоградской области и Краснодарском крае в течение 2012 г. были поставлены РК "Искандер".

- 2013 г. 09 февраля - командующий 20-й армией Западного ВО генерал-майор Александр Лапин заявил СМИ, что в ближайшее время на вооружение армии поступят комплексы "Искандер-М" (источник).

- 2013 г. 12 февраля - Главнокомандующий Сухопутными войсками РФ генерал-полковник Владимир Чиркин проинспектировал Михайловскую военную артиллерийскую академию, где готовят специалистов для работы на ракетных комплексах "Искандер" (источник).


СПУ 9П78-1 ракетного комплекса "Искандер-М", г.Москва, подготовка к параду, 07 мая 2013 г. (фото - pfc-joker, http://pfc-joker.livejournal.com).

- 2013 г. 15 мая - в СМИ появилась информация со ссылкой на представителя Министерства обороны о планах разместить ракетные комплексы "Искандер-М" на 102-й военной базе России в Гюмри (Армения).

- 2013 г. 24 июня - заместитель министра обороны РФ Юрий Борисов заявил, что в 2013 г. начнется поставка "первых бригадных комплектов комплексов". Ранее производители различных элементов комплекса "Искандер" поставляли свою продукцию в войска самостоятельно: командно-штабные машины, пусковые установки, а также головные части ракет и носители поставлялись отдельно. "В 2013 году планируется поставка первых бригадных комплектов (ОТРК "Искандер")", — сказал Борисов РИА Новости.

- 2013 г. 25 июня - ЦАМТО сообщает, что НПК "К
БМ" передает Министеству обороны России первый бригадный комплект комплексов "Искандер-М". Работы по комплексной проверке и приемке первого комплекта «Искандер-М» начались 3 июня 2013 года. Передача комплекта завершится 28 июня 2013 г. Как сообщила пресс-служба предприятия, в составе бригады впервые поставлены два новых типа высокоточных ракет: крылатая и аэробаллистическая. Впервые поставка комплекса будет осуществлена комплектно. Торжественная церемония передачи бригады в войска состоится в Учебном центре боевого применения Ракетных войск и артиллерии Сухопутных войск РФ в Капустином Яру. «Согласно контракту между Министерством обороны и ОАО «НПК «КБМ» в 2013 году запланирована поставка двух ракетных бригад, – сообщил генеральный директор и генеральный конструктор ОАО «НПК «КБМ» Валерий Кашин. – Срок поставки первой, в соответствии с графиком, утвержденным начальником Генерального штаба Минобороны, – июнь 2013 года.




СПУ 9П78-1 с баллистическими ракетами 9М723 и крылатыми ракетами Р-500 ракетного комплекса 9К720 "Искандер-М" первого серийного бригадного комплекта в день передачи техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).

- 2013 г. 22 сентября - ракетная бригада Западного ВО (вероятно, 26-я Неманская Краснознаменная ракетная бригада, г. Луга) выполнила успешные учебные стрельбы РК "Искандер-М" (источник).




РК "Искандер-М" на стрельбах в Луге, Ленинградская область. На втором кадре видно облачно от отстрела бугельной обоймы. 22.09.2013 г. (кадры телеканала "Звезда", http://function.mil.ru).

- 2013 г. 07 октября - Министерство обороны сообщает, что до конца года РК "Искандер-М" поступят в части Южного ВО.

- 2013 г. 14 ноября - на полигоне Капустин Яр личному составу одной из ракетных бригад сухопутных войск России передан бригадный комплект ракетных комплексов "Искандер-М" (источник). Бригадный комплект передан бригаде Южного военного округа. Вообще же начиная с 2013 г. планируется передавать в вооруженные силы по два бригадных комплекта в год (источник).


СПУ 9П78-1 с баллистическими ракетами 9М723 и крылатыми ракетами Р-500 ракетного комплекса 9К720 "Искандер-М" второго серийного бригадного комплекта в день передачи техники 1-й РБР. Капустин Яр, 14.11.2013 г. (http://vk34.ru/).


СПУ 9П78-1 с крылатыми ракетами Р-500 ракетного комплекса 9К720 "Искандер-М" второго серийного бригадного комплекта в день передачи техники 1-й РБР. Капустин Яр, 14.11.2013 г. (http://vk34.ru/, видеорепортаж).

- 2013 г. 14 ноября - генеральный конструктор КБМ В.М.Кашин на церемонии передачи бригадного комплекта комплексов "Искандер-М" в Капустином Яру заявил, что на сегодня для комплекса создано 5 типов ракет и в разработке находится еще 3 типа ракет (источник).

- 2013 г. 15 декабря - немецкий еженедельний Bild со ссылкой на спутниковые снимки сообщает о размещении не менее 10 РК "Искандер-М" в Калининградской области - в Калининграде, а так же вдоль границ с прибалтийскими государствами (источник). 16 декабря в заявлении министерства обороны России говорится: "Районы дислокации ракетных дивизионов "Искандер" на территории Западного военного округа (ЗВО) не противоречат международным соглашениям" (источник). Таким образом, факт размещения ракет не опровергнут, но и не подтвержден.

- 2013 г. 18 декабря - первый дивизион бригадного комплекта комплексов "Искандер-М" поступил в Краснодар в расположение 1-й гвард. ракетной Оршанской орденов Суворова и Кутузова бригады (бывш.114-я РБР, источник).

- 2013 г. 19 декабря - на пресс-конференции заявлено, что решение о дислокации ракетных комплексов "Искандер-М" в Калининграде еще не принято. Таким образом, вероятно, ракетных комплексов или не было совсем или они были временно размещены в Калининградской области.

- 2014 г. 8 июля - ракетчикам Западного ВО в Капустином Яру передан бригадный комплект ракетных комплексов "Искандер-М" (12 СПУ, источник).

Поступление комплексов "Искандер" / "Искандер-М" в ВС России* (версия от 08.07.2014 г.):
Год Поступление Итого Источник информации, примечание
2004 план 4 факт 0 0
2005 план 2-3 факт 3 3 март 2005 г., поступили на вооружение 630-й отдельного ракетного дивизиона 60-го Центра боевого применения (Капустин Яр)
2006 план - 4 ? 4 ? по данным СМИ, данные сомнительные
2007 план - 3-4
факт - 0 ?
4 в январе завершена комплектация 4 комплексами "Искандер-М"  630-го ордн, данные по поставкам комплексов из СМИ
2008 план - 3-4
факт - 3
7 данные по поставкам комплексов из СМИ
2009 план - 3-4
факт - 3

10 данные по поставкам комплексов из СМИ
2010 план 3
факт 6
16 заявление заместителя министра обороны России Д.Булгакова 01.08.2011. Возможно, 6 комплексов - суммарная поставка 2009-2010 г.г.
2011
план 6 ?
факт - 0
16 Анализ, серийное производство на ОАО "Воткинский завод" не велось. Возможно поставок не было.
2012 план 6 ?
факт - 0
16 Анализ, серийное производство на ОАО "Воткинский завод" планируется на сумму 2.4 млрд руб., ожидается поступление комплексов в 20-ю армию Западного ВО. Возможно поставок не было.
2013 план - 24
факт - 24
40 - 28.06.2013 г. сухопутным войскам передан первый из двух (в 2013 г.) бригадных комплектов ракетного комплекса - 12 СПУ (3 дивизиона по 2 батареи и 2 СПУ в каждой) - 107 ОРБ (г.Биробиджан). Заявлено, что с 2013 г. начинается поставка "бригадных комплектов комплексов" и, что завершение программы вооружения 10 ракетных бригад возможно до 2018 г.
- 14.11.2013 г. - второй бригадный комплект комплексов выпуска 2013 г. передан в Капустином Яру ракетной бригаде Южного военного округа - 1-й Гвардейской ракетной Оршанской орденов Суворова и Кутузова бригаде (Краснодар).
2014 план - 24 ?
факт - 12 (08 июля)
64 Предположение согласно заявлению руководства КБМ от 28.06.2013 г. 8 июля Западному ВО переда бригадный комплект комплексов "Искандер-М"
2015 план - 24 ? 88 Предположение согласно заявлению руководства КБМ от 28.06.2013 г.
2016 план - 24 ? 112 Предположение согласно заявлению руководства КБМ от 28.06.2013 г.
2017 план - 12 ? 124 Предположение согласно заявлению руководства КБМ от 28.06.2013 г.
2018   120 Возможное выполнение планов 2011 г. согласно заявлению руководства КБМ от 28.06.2013 г.
2020 план +40 ? 120 к указанной дате, согласно заявления от 03.07.2012 г.
* - предположительные данные выделены курсивом

В составе ВС России по нашим данным воружены комплексами "Искандер" (данные на 08.07.2014 г., не полные):
Воинская часть Военный округ Кол-во СПУ Начало
комплектования
Завершение
комплектования
Пояснения
630-й отдельный ракетный дивизион 60-го Центра боевого применения (г.Знаменск-6, полигон Капустин Яр) Южный округ (бывш - Северо-Кавказский), подчинение части - центральное 4 март 2005 г.
январь 2007 г.
первая часть вооруженная комплексами 9К720
26-я Неманская Краснознаменная ракетная бригада (г. Луга), в/ч 54006 Западный округ (бывш - Ленинградский) 12 2008/2009 г.г. (план 2007 г.)

реально - июль 2010 г.
план - 2012 (по косвенным признакам, 2009-2010 г.г.)

июль 2011 г. (факт)

объявлено о завершении перевооружения бригады 21.10.2011 г.
2009 г. - по данным СМИ комплектуется,

2010 г. планируется переоснастить полностью. Бригада полностью оснащена комплексами "Искандер" в июле 2011 г.

22 августа 2011 г. личный состав бригады и возможно 2 или 4 СПУ принимали участие в учебных пусках на полигоне Капустин Яр в рамках учений "Центр-2011".

в 2012 г. в бригаду будут переданы комплексы с ракетами 9М723 с оптическими корреляционными ГСН
107-я отдельная ракетная бригада (г. Биробиджан / пос. Семисточный) Восточный округ (бывш - Дальневосточный) 12
(с 28.06.2013 г.)
2007 г. (планы 2005 г.) 2011 г. (план)

28.06.2013 г. (факт)
о том, что комплектование начнется объявлено в марте 2005 г.

28.06.2013 г. завершена передача бригаде первого полнокомплектного бригадного комплекта комплексов "Искандер-М"
1-я гвард. ракетная Оршанская орденов Суворова и Кутузова бригада (бывш.114-я РБР, г. Краснодар)
Южный округ (бывш - Северо-Кавказский) нд 2012 г.
2012 г. (план)

14.11.2013 г. (факт)
РБР 2-х дивизионного состава по нашей оценке, 22.11.2012 г. на сайте Минобороны сообщается, что в 2012 г. начаты поставки РК "Искандер" в части Южного военного округа

Первый дивизион (из трех) прибыл на место дислокации в п.Молькино 17.12.2013 г. (источник)
Возможно или 112-я гвард. ракетная бригада (г. Шуя) или  448-я ракетная бригада (г. Курск) ???
Западный округ (бывш - Московский) 12 ? 2014 г. предположительно этой части передан комплект комплексов (12 СПУ) 08.07.2014 г. 08.07.2014г. ракетной части Западного ВО в Капустином Яру передан бригадный комплект комплексов "Искандер-М".
103-я ракетная бригада (п. Дровяная, г. Улан-Удэ) Сибирский нд нд нд о том, что комплектование начнется объявлено в марте 2005 г.
92-я ракетная бригада (г. Каменка рядом с Пензой) Приволжско-Уральский 0
2007 2011 г. (план) в 2010 г. планировались поставки
Возможно или 112-я гвард. ракетная бригада (г. Шуя) или  448-я ракетная бригада (г. Курск) ???  Московский нд нд нд по состоянию на 2009 г. планируется комплектация


Комплекс "Искандер-М"



Комплекс "Искандер-Э" на выставках военной техники
(фото с сайта http://militaryparitet.com/)



Экспорт:
Алжир - по состоянию на 2008 г. ведутся переговоры о возможных поставках ("Рособоронэкспорт", интервью Н.Димидюка);

Белорусия:
- 2007 г. ноябрь - прозвучали заявления президента Лукашенко и др.белорусских политиков о возможных поставках ОТР "Искандер-Э" в Белорусию.
- 2009 г. апрель-май - обсуждается вероятная поставка комплексов "Искандер". Президент Лукашенко заявил, что Белорусия может сама собрать комплексы и купить к ним ракеты, если решение будет принято.

Вьетнам - по состоянию на 2008 г. ведутся переговоры о возможных поставках ("Рособоронэкспорт", интервью Н.Димидюка);

Индия - по данным "Рособоронэкспорта" (интервью Н.Демидюка) заинтересована в поставке ОТР "Искандер-Э". Переговоры о возможных поставках впервые отмечены в ходе выставки "АэроИндия - 2003".

Ирак - по данным ЦРУ и Глобалсекьюрити.орг - по согласованию с российской стороной Фирас Тлас - сын министра обороны Сирии - в 2001 г. сделал предложение Ираку о получении из России документации по комплексу ОТР "Искандер-Э" для организации производства по лицензии и вел переговоры о поставках ракетных комплексов.

Иран - 2001 г. октябрь - в ходе переговоров министров обороны России Сергея Иванова и Ирана Али Шахмани обсуждалась поставка комплексов "Искандер-Э".

Кувейт - по состоянию на 2008 г. ведутся переговоры о возможных поставках ("Рособоронэкспорт", интервью Н.Димидюка);

Малайзия - по данным "Рособоронэкспорта" (интервью Н.Димидюка) заинтересована в поставке ОТР "Искандер-Э".

Объединенные Арабские Эмираты - по данным "Рособоронэкспорта" (интервью Н.Димидюка) заинтересованы в поставке ОТР "Искандер-Э".

Сингапур - по состоянию на 2008 г. ведутся переговоры о возможных поставках ("Рособоронэкспорт", интервью Н.Димидюка);

Сирия - 2004 г. - заключен контракт о поставках "Искандер-Э" в Сирию, позже аннулирован президентом Владимиром Путиным под давлением США и Израиля. Предполагалось, что поставка будет произведена в 2007-2008 г.г. В феврале 2007 г. появилась информация о вероятной поставке начиная с 2007 г. через Белоруссию

Южная Корея - по состоянию на 2008 г. ведутся переговоры о возможных поставках ("Рособоронэкспорт", интервью Н.Димидюка);


Источники:
60 лет в строю полигон Капустин Яр. 1946-2006 г.г. 4 ГЦМП Капустин Яр, 2006 г.
БАЗ - 50 лет. Этапы большого пути. М., ЗАО "БАЗ", 2008 г.
Васильев В. К 40-летию Брянского автомобильного завода. // Техника и вооружение. №2 / 1999 г.
Военный паритет. Сайт http://www.militaryparitet.com/. 2009 г.
Воронов В., Искандер - невидимка. // Совершенно секретно. 2008 г.
Годовой отчет ОАО "Воткинский завод" за 2011 г., 2012 г. (источник).
Годовой отчет ОАО "НПО электромеханики за 2011 г.", г.Миасс, 2012 г. (источник).
Государственный научно-исследовательский институт машиностроения им.В.В.Бахирева. Сайт http://www.gosniimash.ru, 2010 г.
Ежов В. Направление успеха. // Миасский рабочий. 08.12.2010 г.
Им равных нет. // Вечерний Минск (газета). Минск, Белоруссия, 2009 г.
Кашин В., Ломако В., Михалевский Ю., ВТО: состояние и перспективы. Взгляд из Коломны. // Военный парад № 1 / 2003 г.
КБ Машиностроения. Сайт http://www.kbm.ru/. 2009 г.

Лот №1: Создание рабочего места входного контроля телеметрической аппаратуры. 04.05.2010 г. http://doc.gostorgi.ru/7/2010-05-12.

Нечаев Г., От танков до ракет. // Взгляд. Деловая газета. 12.11.2009 г.
НПО электромеханики 50 лет. 2012 г. (источник).
ОАО Корпорация Тактическое Ракетное Вооружение. Сайт http://ktrv.ru, 2010 г.
ОАО "Красногорский завод им. С.А.Зверева". Годовой отчет 2008 г. Сайт http://www.zenit-foto.ru, 2008 г.
ОАО НИЦЭВТ. Годовой отчет за 2009 г. Сайт http://www.nicevt.ru, 2010 г.
ОАО "Серпуховский завод "Металлист". Годовой отчет 2006 г., 2009 г. http://www.szmetallist.ru, 2006 г., 2009 г.
Официальный сайт Российской Федерации для размещения информации о размещении заказов. Сайт http://zakupki.gov.ru/, 2009 г.
Полигон Капустин Яр отметил свое 65-летие. Сайт ЦАМТО, http://www.armstrade.org, 2011 г.
Птичкин С., Секреты Непобедимого. // Российская газета. 16.07.2009 г.
"Радар ММС", научно-производственное предприятие. Сайт http://www.radar-mms.com/, 2011 г.
Ракетный комплекс 9К72. Сайт http://9k72.ru/. 2009 г.
Сайт Missiles.ru, http://www.missiles.ru, 2008 г.
Служба по контракту, федеральная целевая программа. Сайт http://contract.mil.ru, 2010 г.
Соловьев В., Урал Экспо АРМЗ-2000: революционные вызовы. // Независимое военное обозрение.14.07.2000 г.
Техника не знающая преград. Минский завод колесных тягачей. Буклет, 2009 г.
Ткачук А. "Искандер" - кузькин сын. http://news.ngs.ru/more/41109/, 2008 г.
Ушанов К., Силу "Богатыря" - в мирных целях (МЗКТ-7930, МЗКТ-79306 и МЗКТ-7401). Сайт http://test.rosb.ru, 2010 г.
Форум http://www.linux.org.ru/forum, 2009 г.
Широкорад А.Б., Атомный таран ХХ века. М., Вече, 2005 г.
Шунков В.Н., Ракетное оружие. Минск, Попурри, 2003 г.
GlobalSecurity.org. Сайт http://www.globalsecurity.org, 2010 г
Kotrba Stepan, Visinger Lukas, Ruske balisticke rakety. // ATM. № 12 / 2008 г. Чехия.
Lenta.ru. Сайт http://lenta.ru, 2009-2012 г.г.
Milkavkaz.net. Сайт http://milkavkaz.net, 2010 г.
Parsch Andreas and Aleksey V. Martynov. Designations of Soviet and Russian Military Aircraft and Missiles © 2005-2008.
Russian Arms forum. Сайт http://www.russianarms.ru, 2009 г.
Zaloga Steven J., Scud Ballistic Missile and Launch Systems 1955-2005. Osprey Publishing. 2006 г.
...

Каталог

Последние комментарии

DIMMI Wrote:Это российские, которые принимают участие в парадеОни.
10V 2014-06-21 01:35
Это российские, которые принимают участие в параде... или?
DIMMI 2014-06-19 08:44
[ img ]http://vsr.mil.by/2014/06/19/prodolzhae ... a-k-paradu
10V 2014-06-19 05:52
КБМ, МЗКТ, Титан, электронщики.... всё в тексте...
DIMMI 2014-06-08 18:53
чой-то не увидел кооперации? ну хоть минимальный список предприятий. а то вопросы возникают.
Anonymous 2014-06-07 02:31
Вот видео неплохое: if (typeof bbmedia == 'undefined') { bbmedia = true; var e...
Anonymous 2014-06-06 21:44
...а мне вот другое интересно - сколько еще таких или подобных сканов есть в рукаве...
DIMMI 2014-05-11 18:14
Gradient Wrote:Эт когда СССР/РФ приняли на себя такое обязательство?Президентские...
PPP 2014-05-11 13:22
PPP Wrote:Gradient Wrote:Епть, а это был секрет? Как дети, чес слово...Не секрет...
Gradient 2014-05-11 02:55
Gradient Wrote:Епть, а это был секрет? Как дети, чес слово...Не секрет. Но и не...
PPP 2014-05-10 23:49
