РТ-2 / РТ-2П / 8К98 - SS-13 SAVAGE

ДАННЫЕ НА 2021 г. (стандартное пополнение)
Комплекс 15П098, ракета РТ-2 / РС-12 / 8К98 - SS-13 mod.1 SAVAGE
Комплекс 15П098П, ракета РТ-2П / РС-12 / 8К98П - SS-13 mod.2 SAVAGE


Межконтинентальная баллистическая ракета (МБР).  Разработка велась ОКБ-1 (позже переименовано в ЦКБЭМ и НПО "Энергия") под общим управлением генерального конструктора С.П.Королева (c 1966 г. - В.П.Мишина), который был назначен председателем совета главных конструкторов программы разработки ракетного комплекса 15П098. Впервые необходимость разработки твердотопливной МБР РТ-2 обозначена в Постановлении Совмина СССР №1291-570 от 20 ноября 1959 г. "О создании изделия РТ-1 и выполнении работ по теме РТ-2", которым предусматривалось проведение НИР РТ-2 по определению возможности создания и разработке эскизного проекта ракеты на твердом топливе с дальностью действия 10-12 тыс. км и массой БЧ до 500 кг в течение 1959 - первой половине 1961 г.г. Непосредственная разработка МБР РТ-2 начата по Постановлению Совмина СССР от 4 апреля 1961 года, ведущий конструктор ракеты - заместитель главного конструктора ОКБ-1 И.Н.Садовский, ведущие конструкторы в разное время - С.Е. Барденштейн и Ф.А. Титов.

Разработка различных компонентов ракеты и ракетного комплекса велась следующей кооперацией предприятий:
- пермское КБ машиностроения - двигатели первой и третьей ступеней;
- ЦКБ-7 (Ленинград) - двигатель второй ступени;
- алтайское НИИ ХТ - заряды двигателей первой и второй ступеней;
- пермское НИИ-130 (НИИ полимерных материалов) - заряд двигателя третьей ступени;
- ЦКБ-34 (КБ Специального машиностроения, г. Ленинград, под руководством В.В.Чернецкого и Е.Г.Рудяка) - шахтная пусковая установка одиночного старта (ШПУ «ОС») и командный пункт;
- НИИ АП (под руководством Николая Пилюгина) - автономная инерциальная система управления;
- ОКБ «Импульс» (под руководством Тараса Соколова) - система дистанционного управления и контроля пуска (СДУК, в т.ч. система прицеливания).

Применение ракет РТ-2 предполагалось из двух типов шахтных стартовых комплексов - группового  и одиночного, а также со стартового комплекса   железнодорожного базирования. В процессе разработки МБР остался только вариант с ШПУ типа “одиночный старт” (“ОС”).

Постановлением Совмина СССР от 29 мюня 1962 г. уточняются требования к ракете и сроки работ по её созданию. Появляется требование разработки двух вариантов боевых частей и ужесточаются требования по точности ракеты и возможности дистанционного управления пуском. Эти требования закрепляются Постановлением Совмина от 16 июля 1963 г. В 1963 г. выпущен эскизный проект ракеты РТ-2 и в этом же году на базе ракеты РТ-1 для отработки решений для МБР РТ-2 была разработана экспериментальная ракета РТ-1-63 на которой отрабатывались 3-я и 2-я ступени МБР РТ-2. Всего построено три ракеты. Испытательные пуски ракет РТ-1-63 велись с наземной пусковой установки 8У258 на полигоне Капустин Яр. Из трех пусков лишь один был успешным.

Впервые макет ракеты РТ-2 с упрощенной имитацией ГЧ и без приборного отсека показан на параде в Москве 9 мая 1965 г.



Макет ракты РТ-2 / 8К98 / SS-13 SAVAGE при подготовке к параду в Москве 09.05.1965 г. Макет ракеты без приборного отсека и с упрощенной головной частью. На заднем плане ракета 8К66 (фото ТАСС, обработано).
Автор: DIMMI Создан: 04.09.2016 20:05:37 Комментариев: 66 Читать всю статью

РС-28 Сармат / 15П228, ракета 15А28 - SS-X-30 SARMAT

ДАННЫЕ НА 2021 г. (стандартное пополнение)
Комплекс РС-28 "Сармат" / 15П228, ракета 15А28 - SS-X-30 SARMAT


Перспективная тяжелая межконтинентальная жидкостная баллистическая ракета. Разработка МБР задана не позже июня 2009 г. (согласно интервью  командующего РСВН Н.Соловцова, 10.06.2009 г.) и планируется создать ракету к концу 2016 г. (источник - командующий РВСН А.Швайченко, 16.12.2009 г.). Цель создания новой тяжелой ракеты - замена в составе РВСН аналогичной тяжелой МБР РС-20 / Р-36 / SS-18 SATAN.

Разработка МБР ведется ГРЦ им.Макеева (г. Миасс, головной разработчик) при участии НПО Машиностроения (г.Реутов, ист. - Есин В., 2012 г., лента.ру), а так же на начальном этапе, возможно, при участии КБ "Южное" (г.Днепропетровск, Украина, наша гипотеза). Главный конструктор темы "Сармат" - М.Г.Агафонов (2016 г., первый заместитель генерального конструктора ГРЦ им.Макеева, ист. - Конструктор. №4 / 2016 г.). По состоянию на октябрь 2016 г. главный конструктор ОКР "Сармат" - Ю.А.Каверин (источник). Возможно, ранние проработки варианта МБР велись ГРЦ им.Макеева до 2005 г. (источник). Государственный контракт на выполнение ОКР "Сармат" подписан между ГРЦ им.Макеева и Министерством обороны России в июне 2011 г. (источник). Согласно сообщению РИА "Новости" от 08 мая 2012 г. создание МБР ведется НПО Машиностроения и будет завершено не ранее 2022 г.

Проектирование. Согласно отрывочным сведениям в конце 2010 - начале 2011 г.г. планировалось рассмотреть эскизный (?) проект комплекса и принять решание о дальнейшей разработке МБР. Техническое задание на разработку МБР утверждено в 2011 г.  (ист. - Есин В., 2012 г., лента.ру). Разработка технического задания на ОКР "Сармат" по перспективному ракетному комплексу с жидкостной МБР велась при участии ЦНИИ №4 Министерства обороны России (источник). В 2011 г. ОАО "Авангард" приступило к разработке директивной технологии и технико-экономическому обоснованию изготовления корпуса ТПК ракеты (источник) - эти работы планируется завершить в 2012 г. Разработка материалов для эскизного проекта бортовой аппаратуры по ОКР "Сармат" в части макетирования узлов измерителей угловой скорости на основе волнового твердотельного гироскопа и изготовление шести макетных образцов ВТГ планировалось НПЦ автоматики и приборостроения на январь-апрель 2012 г. (источник). Согласно сообщению источника 22 сентября 2012 г. "завершился большой (научно-технический) совет по новой тяжелой ракете". На совете были представлены все разработчики, до 2-3 уровня. 19 октября 2012 г. ИА "Интерфакс" сообщило, что "в начале октября министерство обороны в целом одобрило эскизный проект новой тяжелой МБР, но с учетом целого ряда замечаний и пожеланий, которые разработчики должны иметь в виду в ходе дальнейшего проектирования, которое уже началось".  31 мая 2014 г. заместитель министра обороны Юрий Борисов заявил, что работы по созданию тяжелой МБР идут по плану и что новая ракета "может летать через Северный и через Южный полюс" (источник).

Комплекс с МБР "Сармат" вероятно имеет индекс 15П228 (источник). Наименование "SS-X-30" - условное. Источник индекса 15А28 - например.

Бросковый пуск МБР 15А28 / РС-28 "Сармат" на полигоне Плесецк, март 2018 г. (http://mil.ru).
Автор: DIMMI Создан: 27.02.2021 14:46:20 Комментариев: 0 Читать всю статью

УР-100 / 8К84 / РС-10 - SS-11 SEGO

ДАННЫЕ НА 2021 г. (стандартное пополнение)
Комплекс 15П084, ракета УР-100 / 8К84, УР-100 УТТХ (УР-100М) / 8К84УТТХ (8К84М) / РС-10 - SS-11 SEGO mod.1
Комплекс 15П084П, ракета УР-100К / 15А20 / РС-10М - SS-11 SEGO mod.2
Комплекс 15П084У, ракета УР-100К УТТХ (УР-100У) / 15А20У / РС-10МУТТХ - SS-11 SEGO mod.3


Межконтинентальная баллистическая ракета (МБР) / универсальная ракета первой серии. Ракетный комплекс с ракетой УР-100 разработан ОКБ-52 генерального конструктора В.Н.Челомея. Первые проработки проекта универсальной ракеты относятся к 1960 г. Проект МБР УР-100 был в инициативном порядке предложен ОКБ-52 11 февраля 1963 года на заседании Совета обороны СССР, который проходил в филиале № 1 ОКБ-52. Разработка ракеты была предложена в качестве ответа на массовое развертывание в США ракет по программе Minuteman. Постановление ЦК КПСС и Совмина СССР №389-140 о создании ракетного комплекса УР-100 с упрощенным шахтным стартом и ампулизированной универсальной ракетой УР-100 вышло 30 марта 1963 г. Постановлением оговаривалась разработка ракеты УР-100 в качестве баллистической ракеты для поражения наземных целей и в качестве противоракеты для противоракетной системы "Таран". По первоначальному замыслу баллистическая ракета УР-100 проектировалась в двух вариантах - межконтинентальной дальности действия с легким боевым блоком 8Ф121 и средней дальности с тяжелым боевым блоком.

Разработка ракетного комплекса велась следуюшей кооперацией предприятий:
- комплекс 15П084 вцелом и МБР УР-100 - ОКБ-52
- маршевые двигателеи первой ступени - ОКБ-154 под руководством С.А.Косберга и А.Д. Конопатова
- маршевый и рулевой двигатели второй ступени - ОКБ-117 под руководством С.П. Изотова (ныне ГУНПП «Завод им. В.Я. Климова)
- система управления комплекса - НИИ-885 (НИИ АП) под руководством Н.А. Пилюгина
- командные приборы - НИИ-944 под руководством В.И. Кузнецова (ныне НИИПМ им. академика В.И. Кузнецова)
- транспортно-пусковой контейнер (ТПК) - филиал № 2 ОКБ-52
- стартовый комплекс - ГСКБ "Спецмаш" под руководством В.П.Бармина
- защитное устройство ШПУ и установщик - ЦКБТМ под руководством Н.А.Кривошеина (ныне ГП «ЦКБТМ»)
- командный пункт котлованного типа - КБ-1 ЦКБ-34 под руководством Е.Г.Рудяка (ныне ГП «КБ специального машиностроения»)
- так же были задействованы конструкторские коллективы, возглавляемые главными конструкторами Н.И.Зверевым, М.С.Рязанским, И.И.Картуковым и др.

Ракета УР-100 должна была стать легкой ампулизированной межконтинентальной массовой ракетой с двигателями на высококипящих долгохранимых компонентах топлива, которая могла размещаться в защищенных шахтных пусковых установках одиночного старта (ОС). Ракета должна была иметь гарантийной срок эксплуатации не менее 5 лет и сохранять высокую боеготовность на протяжении всего срока эксплуатации. Управление пуском ракеты должно было осуществляться дистанционно.


МБР УР-100 / 8К84 в полете (фото - НПО машиностроения)

Автор: DIMMI Создан: 10.09.2020 21:32:45 Комментариев: 43 Читать всю статью

Головные части и боевые блоки ракетных комплексов РВСН

ДАННЫЕ НА 2021 г. (стандартное пополнение)
Головные части и боевые блоки ракетных комплексов РВСН (МБР и БРСД)


Моноблочные головные части:
Название Тип Ракета-носитель Комплекс Хронология Описание
46А / РДС-46А
ГЧ 8К74   1959 г. Серийная ГЧ с термоядерным зарядом РДС-46А
8Ф12 / 8Ф12Н ГЧ 8К63     Головная часть (источник). Вероятно, "изделие 49". Легкий боевой блок массой 1364 кг. С этой БЧ ракета принята на вооружение в 1959 г.
8К15 ГЧ 8К65     Легкая термоядерная головная часть (источник). Мощность - 2,3 Мт, масса - 1546 кг
8Ф17 ГЧ УР-500 / 8К82 "Протон" К8К82 проект Тяжелая термоядерная БЧ мощностью 150 Мт
8Ф61 ГЧ 8К64     (источник)
8Ф112 ГЧ 8К66     (источник)
8Ф114 ГЧ УР-200 / 8К81     (источник)
8Ф115 ГЧ 8К64, 8К65     Легкая ГЧ (источник). Облегченная ГЧ с парашютной системой (?).
8Ф116 ГЧ 8К64, 8К65     Тяжелая ГЧ, масса - 2175 кг, мощность 5 Мт.
8Ф117 ГЧ 8К64, 8К65, УР-500 / 8К82
    Тяжелая ГЧ (источник). Масса - 2200 кг, мощность 6 / 10 / 15 Мт (по разным данным).
8Ф121 ГЧ 8К84     (источник)
8Ф125 ГЧ 8К84     (источник)
8Ф126 / АА-48-2
ГЧ 8К63     Тяжелый термоядерный ББ, мощность - 2.3 Мт, масса - 1680 кг. (источник). Доработанный вариантАА-48-2 с улучшенной безопасностью боевого блока (источник)
8Ф128 ГЧ 8К63У     Вероятно, вариант ББ 8Ф126 (источник)
8Ф671 ГЧ 8К67 (Р-36)
    Тяжелая ГЧ (источник)
8Ф672 ГЧ 8К67 (Р-36)     Легкая ГЧ (источник)
8Ф74 / 8Ф674 ГЧ 8К67 (Р-36)     Легкая ГЧ (источник). ГЧ испытывалась начиная с первого пуска носителя 28.09.1963 г. Заряд - Р-354Г (источник)
8Ф675 / 8Ф675-6000 / 8Ф675-7000 / 8Ф675У
ГЧ 8К67 (Р-36)     Тяжелая ГЧ (источник). Заряд А-604Г (источник)
15Ф842 ГЧ 8К84     Корпус легкой ГЧ (источник)
15Ф992У ГЧ 8К84У     (источник)
15Ф1 ГЧ 8К98     Корпус ГЧ (источник)
15Ф981 ГЧ 8К98     Корпус ГЧ
15Ф982 ГЧ 8К98П     Корпус ГЧ
15Ф993 ГЧ 8К99     Корпус легкой ГЧ (источник)
15Ф141 / 15Ф141-500 / 15Ф142 / 15Ф142-500
ГЧ 8К67МА (Р-36) / 15А14 (Р-36М)
    Моноблочная ГЧ с зарядом мощностью 20 Мт, корпус 15Б86, 15Б185, 15Б186 (источник)
15Ф156 ГЧ 15А15     Легкая моноблочная ГЧ. Серийно не производилась (источник)
15Ф171 / 15Ф172 ГЧ 15А18М (Р-36М2)     Тяжелая моноблочная ГЧ, платформа 15Ф171 (источник)
15Ф175 / 15Ф175-2 / 15Ф176 ГЧ 15А18М (Р-36М2)
    Легкая моноблочная ГЧ. 15Ф175 - платформа, 15Ф176 - боевой блок (источник)
15Ф202 ГЧ 15А20     Корпус моноблочной ГЧ (источник)
15Ф421 ГЧ РС-14 / 15Ж42 "Темп-2С" 15П642
Термоядерная БЧ с комплексом ложных целей, мощность 650-1450 кт, масса БЧ - не менее 650 кг
15Ф483 ГЧ 15Ж48     (источник)
15Ф581 / АА-88
ГЧ 15Ж58     Моноблочная ГЧ МБР "Тополь", заряд АА-88 (источник)
Автор: DIMMI Создан: 14.09.2016 23:58:17 Комментариев: 23 Читать всю статью

РТ-2ПМ2, 15Ж55 / 15Ж65 Универсал - SS-27 SICKLE-B

ДАННЫЕ НА 2021 г. (стандартное пополнение)
НИР "Универсал", комплекс 15П065, ракета РТ-2ПМ2, 15Ж55 / 15Ж65 - SS-Х-27 SICKLE-B


Проект универсальной межконтинентальной баллистической ракеты (МБР для шахтного и мобильного базирования) разработки КБ "Южное" (Днепропетровск, генеральный конструктор - В.Ф.Уткин) и Московского Института Теплотехники (МИТ, главные конструкторы - Борис Николаевич Лагутин и Юрий Семенович Соломонов, в разные годы, источник).

Постановлением Совмина СССР №173-45 от 9 февраля 1987 г. предписывалось начало одновременно в НПО машиностроения (г.Реутов, проект "Альбатрос"), в КБ "Южное" (г.Днепропетровск) и в Московском Институте Теплотехники  работ по разработке перспективных МБР с возможностью преодоления многоэшелонной системы ПРО предполагаемого противника с универсальным базированием - с вариантами пуска из ШПУ и в виде ПГРК (ист. - Стратегические ракетные, источник).

По НИР "Универсал" в КБ "Южное" разрабатывалась твердотопливная МБР в вариантах ПГРК и ШПУ. В то же время в МИТе велись работы по НИР "Тополь-М" - разработка МБР на смену МБР "Тополь" с двумя видами базирования - ПГРК и ШПУ. В августе 1988 г. Ю.С.Соломонов (МИТ) провел переговоры с КБ "Южное" в результате которых к концу 1988 г. два КБ совместно разработали техническое предложение по единой ракете в рамках НИР "Универсал" (ист. - Стратегические ракетные).

Совместная полномасштабная разработка ракеты РТ-2ПМ2 по теме НИР "Универсал" была начата МИТ и КБ "Южное" по решению  ВПК при Совмине СССР №323 от 09.09.1989 г. и по приказу министра общего машиностроения СССР №222 от 22.09.1989 г. Проектирование планировалось закончить к концу 1991 г. в двух вариантах:
1) ракета с платформой разведения неуправляемых боевых блоков с РДТТ и без комплекса средств преодоления (КСП) ПРО - разработчик МИТ (мобильный ракетный комплекс, ПГРК)
2) ракета с платформой разведения боевых блоков с монотопливным жидкостным ракетным двигателем и с КСП ПРО - разработчик - КБ "Южное" (г.Днепропетровск, шахтный ракетный комплекс 15П065 с ракетой 8Ж65 / 15Ж65).

В силу ряда причин производственного характера ракеты отличались конструкцией ТПК и потому имели некоторые отличия и получили разные индексы - 15Ж55 для ПГРК и 15Ж65 для ШПУ (ист. - Стратегические ракетные).

Разработку 1-й ступени, варианта платформы разведения ББ н монотопливе и головного обтекателя ракеты вело КБ "Южное", разработку 2-й и 3-й ступени, приборного отсека, своего варианта платформы разведения ББ и неуправляемого боевого блока вел МИТ. Двигатель для 1-й ступени так же разрабатывался КБ "Южное" (ист. - Ракеты и космические аппаратыСтратегические ракетные). 29 декабря 1989 г. успешно защищен совместный эскизный проект ракеты и шахтного варианта ракетного комплекса (ист. - Уткин). Начата разработка конструкторской документации. В первой половине 1990 г. выпущен эскизный проект ПГРК (ист. - Стратегические ракетные).


Ракета 15Ж65 "Универсал" и ТПК с ракетой в шахтной пусковой установке
(Ракеты и космические аппараты конструкторского бюро "Южное". г.Днепропетровск, ГКБ "Южное", 2000 г.)
Автор: DIMMI Создан: 01.01.2021 02:55:50 Комментариев: 2 Читать всю статью

Индексы ракетных комплексов РВСН

ДАННЫЕ НА 2021 г. (стандартное пополнение)
Индексы ракетных комплексов РВСН


Индексы ракетных комплексов РВСН с твердотопливными ракетами по состянию на 2021 г.:
Официальное название / промышленное название Тип Западное обозначение Комплекс СПУ / АПУ / ШПУ Ракета Название СНВ Примечание
"Баргузин" БЖРК       15Ж83 (источник, источник)

"Периметр-РЦ" / "Сирена"  ПГРК   15П175   15Ю75 / 15Ж75 (источник)   командная ракета на базе ПГРК "Тополь" и ракеты 15Ж58
РС-26 "Рубеж" ПГРК KY-26 / SS-X-31   15У194 (?) 15Ж67 (источник)
  2015 г. проходит испытания

МЗКТ-79291 (?)
РС-24 "Ярс-М" ОС
15П165М1 (источник) 15П765М1 (?)
15Ж65М / 15Ж65М1 / 15Ж80 (источник)
МИТ
2012 г. (15Ж65М1)
2016 г. (15Ж80)
РС-24 "Ярс" ОС SS-29
SS-27 mod.3 SICKLE-С / STALIN
15П165М 15П765М 15Ж65М РС-12М2Р МИТ
РС-24 "Ярс-М" (?) ПГРК   15П155М1
(источник)
15У175М1
15Ж55М1 (?)
МИТ, 2012 г.
РС-24 "Ярс" / "Тополь-МР" ПГРК SS-29
SS-27 mod.2 SICKLE-B / STALIN
15П155М 15У175М 15Ж55М
РС-12М2Р МИТ, МЗКТ-79221
"Скорость" ПГРК
15П666
15Ж66 РСС-40 МИТ
"Альбатрос" ОС   15П170 15П770 ? 15Ж70 ?   НПО машиностроения
РТ-2ПМ1 "Тополь-М" ПГРК SS-27 SICKLE-B / STALIN 15П155 15У175 15Ж55 РС-12М1 МИТ
РТ-2ПМ2 "Тополь-М" ОС SS-27 SICKLE-B | STALIN
15П065
15П165
15П765, 15П765-18, 15П765-18М, 15П765-18Э, 15П765-30, 15П765-30П, 15П765-35 15Ж65 РС-12М2 изначально - КБ "Южное", разработка РДТТ 1-й ступени 15Д365 поружена КБ в 1988 г.
"Целина" ПГРК   15П962 15П162, 15П662 15Ж62
МИТ (источник), разрабатывалась параллельно с ракетой 15Ж61 Кб "Южное",  разработка была прекращена так как стало ясно, что такой комплекс не сможет обеспечить необходимых характеристик по боевой эффективности (источник)
РТ-23УТТХ "Молодец" БЖРК SS-24 SCALPEL mоd.3 15П761 15П961 15Ж61 РС-22А КБ "Южное", решение о создании МБР с улучшенными характеристиками принято в 1983 г., РДТТ 1-й и 2-й ступеней 15Д305 и 15Д339
РТ-23УТТХ ОС SS-24 SCALPEL mоd.2 15П060, 15П160 15П760, 15П960 15Ж60 РС-22Б КБ "Южное", решение о создании МБР с улучшенными характеристиками принято в 1983 г., РДТТ 1-й и 2-й ступеней 15Д305 и 15Д339
РСС-40 "Курьер" ПГРК SS-X-26 15П159 15У160
15У160М
15Ж59 РСС-40 МИТ,
МАЗ-7909
МАЗ-7929
РТ-2ПМ "Тополь" ПГРК SS-25 SICKLE 15П158 15У168 15Ж58 РС-12М МИТ, МАЗ-7917
РТ-2ПМ "Тополь" ПГРК SS-25 SICKLE 15П158.1 / 15П658
15У128.1 15Ж58 РС-12М МИТ, МАЗ-7912
"Пионер-3" ПГРК SS-20 SABER mod.3
SS-X-28 SABER
15П157 15У167 15Ж57   МИТ, МАЗ-7916
"Горн" ПГРК   15П656   15Ж56   МИТ, командная ракета
"Универсал" /
 "Тополь-М"
РТ-2ПМ1 (
источник)
ПГРК SS-27 SICKLE-B 15П155 15У175 15Ж55 РС-12М1 МИТ, шасси ПГРК МЗКТ-79221
"Пионер-УТТХ" / "Пионер-2" ПГРК SS-20 SABER mod.2 15П653 15У136 15Ж54 (ГЧ)
15Ж53 (РГЧ)
  МАЗ-547В
РТ-23 "Молодец" БЖРК SS-24 SCALPEL 15П952 СМ-СП-35 15Ж52 РС-22 КБ "Южное", РДТТ первой ступени – 15Д206 и второй ступени – 15Д207
          15Ж51   командная ракета, возможно, РТ-2ПК (?)
"Темп-2СМ2" ПГРК   15П648   15Ж48 РС-14
"Темп-2СМ1" ПГРК   15П647   15Ж47 РС-14
РТ-21М "Пионер-К" / "Пионер-М"
ПГРК SS-20 SABER mod.1 15П645К
  15Ж46 РСД-10 МАЗ-547А
РТ-21М "Пионер" ПГРК SS-20 SABER mod.1 15П645 15У106 15Ж45 (РГЧ)
РСД-10 МАЗ-547А
РТ-23 ОС       15Ж44
КБ "Южное", РДТТ первой ступени – 15Д206 и второй ступени – 15Д207
РТ-22 БЖРК     СМ-СП-35 15Ж43
КБ "Южное", разработка начата в 1969 г., двигатель 1-й ступени 15Д122
"Темп-2С" ПГРК SS-X-16 / SS-16 SINNER 15П642 15У67 15Ж42 РС-14 МАЗ-547А
РТ-21 ОС     СМ-СП-27 15Ж41
КБ "Южное"
РТ-2П  ОС SS-13 mod.2 SAVAGE 15П098П 15П798 / ОС-98 8К98П РС-12 ОКБ-1 / ЦКБ "Арсенал"
РТ-2 ОС SS-13 mod.2 SAVAGE 15П098 15П798 / ОС-98 8К98 РС-12 ОКБ-1 / ЦКБ "Арсенал"

...
Автор: DIMMI Создан: 01.08.2015 07:40:28 Комментариев: 8 Читать всю статью

РТ-2ПМ2, РС-12М1 / РС-12М2 Тополь-М - SS-27 SICKLE-B

ДАННЫЕ НА 2020 г. (стандартное пополнение, v.2)
НИР "Универсал" / ОКР "Тополь-М", ракета 15Ж55 / 15Ж65 - SS-Х-27 SICKLE-B
Комплекс РС-12М1 "Тополь-М" / 15П155 (ПГРК), ракета РТ-2ПМ1 / 15Ж55 - SS-27 SICKLE-B
Комплекс РС-12М2 "Тополь-М" / 15П165 (ШПУ), ракета РТ-2ПМ2 / 15Ж65 - SS-27 SICKLE-B


Межконтинентальная баллистическая ракета (МБР) / подвижный грунтовый ракетный комплекс (ПГРК). Комплекс и ракета разработаны Московским Институтом Теплотехники (МИТ), главные конструкторы - Борис Николаевич Лагутин и Юрий Семенович Соломонов (в разные годы, источник).

Постановлением Совмина СССР №173-45 от 9 февраля 1987 г. предписывалось начало одновременно в НПО машиностроения (г.Реутов, проект "Альбатрос"), в КБ "Южное" (г.Днепропетровск) и в Московском Институте Теплотехники  работ по разработке перспективных МБР с возможностью преодоления многоэшелонной системы ПРО предполагаемого противника с универсальным базированием - с вариантами пуска из ШПУ и в виде ПГРК (ист. - Стратегические ракетные, источник).

Работы в КБ "Южное" велись по НИР "Универсал" - разрабатывалась твердотопливная МБР в вариантах ПГРК и ШПУ. В МИТе велись работы по НИР "Тополь-М" - разработка МБР на смену МБР "Тополь" с двумя видами базирования - ПГРК и ШПУ. В августе 1988 г. Ю.С.Соломонов (МИТ) провел переговоры с КБ "Южное" в результате которых к концу 1988 г. два КБ совместно разработали техническое предложение по единой ракете в рамках НИР "Универсал" (ист. - Стратегические ракетные).

Полномасштабная разработка ракеты РТ-2ПМ2 / 15Ж65 была начата совместно МИТ и КБ "Южное" по решению  ВПК СССР №323 от 09.02.1989 г. по теме НИР "Универсал". Проектирование планировалось закончить к концу 1991 г. в двух вариантах - ракета с платформой разведения неуправляемых боевых блоков с РДТТ и без комплекса средств преодоления (КСП) ПРО - разработчик МИТ (мобильный ракетный комплекс, ПГРК), аналогичная ракета с платформой разведения боевых блоков с монотопливным жидкостным двигателем и с КСП ПРО - разработчик - КБ "Южное" (г.Днепропетровск, шахтный ракетный комплекс 15П065). В силу ряда причин производственного характера ракеты отличались конструкцией ТПК и потому имели некоторые отличия и получили разные индексы - 15Ж55 для ПГРК и 15Ж65 для ШПУ (ист. - Стратегические ракетные).

Разработку 1-й ступени, варианта платформы разведения ББ и головного обтекателя ракеты вело КБ "Южное", разработку 2-й и 3-й ступени, приборного отсека, своего варианта платформы разведения ББ и неуправляемого боевого блока вел МИТ. Двигатель 1-й ступени, головной обтекатель и второй вариант платформы разведения с двигателем на монотопливе разрабатывало КБ "Южное" (ист. - Ракеты и космические аппараты, Стратегические ракетные). В конце 1989 г. выпущен совместный эскизный проект ракеты и шахтного варианта ракетного комплекса. В первой половине 1990 г. выпущен эскизный проект ПГРК (ист. - Стратегические ракетные).

Первый летный образец 1Л варианта ракеты КБ "Южное" был собран и подготовлен к испытаниям на полигоне в Плесецке в декабре 1991 г. Отправка ракеты с завода на полигон была отменена решением главкома РВСН СССР. В 1991 г. МИТ начал формирование скорректированной кооперации разработчиков с упором на российские предприятия (ист. - Стратегические ракетные). В 1992 г. после обращения генерального конструктора КБ "Южное" С.Н.Конюхова к Президенту России Б.Н.Ельцину созвано совещание для обсуждения продолжения совместной разработки МБР. Решение принято не было и в апреле 1992 г. прекращено участие КБ "Южное"  в разработке ракеты (ист. - Ракеты и космические аппараты...). В 1992 г. было выпущено дополнение к эскизному проекту МБР "Тополь-М" учитывающее изменения по кооперации разработчиков - двигатель 1-й ступени ракеты разрабатывался теперь НПО "Искра" (г.Пермь). За основной вариант базирования шахтного варианта был принят вариант с использованием стартовой позиции и ШПУ комплексов УР-100НУТХХ с ракетами 15А35 после модернизации стартового оборудования (разработчик ОКБ "Вымпел" , г.Москва). Так же дополнением к эскизному проекту предусматривалось использование ШПУ ракет Р-36МУТТХ и Р-36М2 в случае полного сокращения этих ракет по договоре СНВ-2, которое могло произойти (ист. - Стратегические ракетные).

Указом Бориса Ельцина от 27 февраля 1993 года головным предприятием по разработке «Тополя-М» стал МИТ. Было принято решение о разработке унифицированной ракеты только с одним вариантом боевого оснащения — с двигательной установкой боевой ступени на твердом топливе. После чего наработки по варианту РТ-2ПМ2 с КСП ПРО и монотопливным двигателем платформы разведения переданы из КБ "Южное" в Московский Институт Теплотехники. Образец ракеты 1Л передан России 15 января 1995 г. (ист. - Ракеты и космические аппараты...).

Испытания. Для отработки стационарного варианта ракеты РТ-2ПМ2 комплекса «Тополь-М» в 1992 г. началось переоборудование шахтных ПУ на площадках 163/1, 172 и «Южная» полигона Плесецк. Испытания РТ-2ПМ2 состоялись в период с 20 декабря 1994 г. (первый пуск) по февраль 2000 г. (десять пусков).


Пуск ракеты 15Ж65 "Тополь-М" из ШПУ с площадки космодрома Плесецк, 01.11.2014 г. (http://tass.ru/).

Автор: DIMMI Создан: 07.01.2018 19:05:17 Комментариев: 44 Читать всю статью

Агрегаты комплекса Сармат

ДАННЫЕ НА 2021 г. (стандартное пополнение)
15Т526 - транспортно-загрузочный агрегат (ТЗА)
15Т528 - транспортно-установочный агрегат переходника (ТУАП)
15Т554 - герметичный контейнер для длительного хранения и транспортировки специальных грузов
15Т555 - изотермический транспортировочно-стыковочный агрегат (ТСА)


В состав наземного оборудования ракетного комплекса 15П228 "Сармат" входят агрегаты нескольких типов:

15Т526 - транспортно-загрузочный агрегат (ТЗА) - предназначен для установки в шахтную пусковую установку ракеты 15А28 комплекса "Сармат"
15Т528 - транспортно-установочный агрегат переходника (ТУАП) - предназначен для установки ступени разведения ("переходника") на ракету в шахтной пусковой установке комплекса "Сармат"
15Т554 - герметичный контейнер для длительного хранения и транспортировки специальных грузов - предположительно, для верхних ступеней и головных частей МБР 15А28 в сборе
15Т555 - изотермический транспортировочно-стыковочный агрегат (ТСА) - предназначен для сборки и транспортировки боевой ступени или полезной нарузки МБР.

Агрегаты разработаны КБ "Мотор" ЦЭНКИ ГК "Роскосмос" в 2010-е годы.

Агрегаты впервые продемонстрированы публично:
15Т526 - в 2017 году в видео об испытаниях ГК "Роскосмос" (видео) и на выставке АРМИЯ-2017 (август 2017 г.)
15Т528 - выставка АРМИЯ-2017 (август 2017 г.)
15Т554 - выставка АРМИЯ-2019 (август 2019 г.)
15Т555 - выставка АРМИЯ-2018 (август 2018 г.)


Транспортно-загрузочный агрегат 15Т526 (источник).
Автор: DIMMI Создан: 27.02.2021 09:01:06 Комментариев: 1 Читать всю статью

Комплекс 9К71 Темп, ракета 9М71 - SS-12 SCALEBOARD

ДАННЫЕ НА 2016 г. (стандартное пополнение)
Комплекс 9К71 "Темп", ракета 9М71 / 9М72 - SS-12 SCALEBOARD / KY-06

Фронтовая баллистическая ракета (оперативно-тактическая ракета) - твердотопливная ракета, создававшаяся для замены жидкостных ракет типа 8К14, с отделяемой головной частью с ядерным зарядом. Разработка ракеты начата по постановлению Совмина СССР №839-379 от 21 июля 1959 г. Разработку комплекса и ракеты вело НИИ-1 (позже переименован в Московский Институт Теплотехники), главный конструктор А.Д.Надирадзе. Разработку наземного пускового оборудования выполняло КБ завода №221 "Баррикады". Разработка пусковой установки Бр-225 начата 14 февраля 1959 г., эскизный проект готов в апреле 1960 г., опытный образец изготовлен в 1961-1962 г.г.

Ракеты изготавливались на заводе №235 в г.Воткинск.

Первый этап летно-конструкторских испытания (основная задача - проверка практической возможности создания ОТР на РДТТ) на полигоне Капустин Яр проводился с 14 апреля по 15 августа 1961 г. с полигонной ПУ Бр-234 (выпуска завод "Баррикады"). Первый пуск ракеты "Темп" - 20 мая 1961 г. Еще два пуска было сделано в рамках первого этапа испытаний. Второй этап испытаний (основная задача - отработка комплекса и испытания на соответствие ТТТ, испытано 12 ракет) - с октября 1961 г. по июль 1963 г. С января по май 1962 г. сделано три пуска со штатной ПУ Бр-225. Летом 1962 г. ракету дорабатывали для увеличения дальности действия до 460 км и снижения колебаний БЧ в свободном полете, которые приводили к недолетам. В 1963 г. предполагалось начать серийное производство ракет. Испытания доработанной ракеты "Темп" начаты в декабре 1962 г. Из 12 пусков 6 ракет разрушились на траектории, а результаты полета остальных не уложились в требования на создание комплекса.

Работы прекращены по постановлению СМ СССР №800-273 от 16 июля 1963 г. "В связи с отставанием по срокам летно-конструкторских испытаний и недостаточно высокими техническими характеристиками изделия".

Особая благодарность пользователям "Случайный" и "binladin" с форума http://militaryrussia.ru за уникальные фотоматериалы.


Ракета 9М71 комплекса 9К71 "Темп" SS-12 SCALEBOARD на опытной полигонной пусковой установке Бр-234, полигон Капустин Яр (фото из архива пользователя "Случаный", http://militaryrussia.ru/forum, опубликовано 30.06.2011 г.).
Автор: DIMMI Создан: 29.03.2009 00:35:47 Комментариев: 42 Читать всю статью

РС-24 Ярс / Тополь-МР - SS-X-29 / SS-29 / SS-27 mod.2 SICKLE-B

ДАННЫЕ НА 2021 г. (стандартное пополнение)
Комплекс РС-24 "Ярс" / "Тополь-МР" / "Универсал" - SS-X-29
Комплекс РС-24 "Ярс" / 15П155М, ракета РС-12М2Р / 15Ж55М (АПУ) - SS-29 / SS-27 mod.2 SICKLE-B
Комплекс РС-24 "Ярс" / 15П165М, ракета РС-12М2Р / 15Ж65М (ШПУ) - SS-29 / SS-27 mod.3 SICKLE-С
Комплекс РС-24 "Ярс-С"
Комплекс РС-24 "Ярс-М"



Межконтинентальная баллистическая ракета (МБР) / подвижный грунтовый ракетный комплекс (ПГРК). Комплекс и ракета разработаны Московским Институтом Теплотехники (МИТ) на базе МБР РТ-2ПМ2 / "Тополь-М", главный конструктор - Ю.Соломонов. Разработка МБР "Тополь-М" / РТ-2ПМ2 с использованием только российских технологий начата в марте 1992 г. Указ Президента России Б.Н.Ельцина о создании ракетного комплекса "Тополь-М" (с вариантами развития) вышел 27 февраля 1993 г. Первый испытательный пуск ракеты 15Ж55М произведен 29 мая 2007 г. с мобильной пусковой установки на полигоне Плесецк. В 2009 г. ЦКБ "Титан" созданы первые экземпляры стартовых агрегатов комплекса "Ярс" (источник). Ракеты комплекса производятся на Воткинском машиностроительном заводе (г.Воткинск). По сообщениям СМИ (2010 г.) ракеты РС-24 будут заменять на дежурстве МБР РС-18 и РС-20 по мере исчерпания их гарантийных сроков. В январе 2010 г. было заявлено, что государственные испытания комплекса завершатся до конца 2010 г., либо после 4-го и 5-го пусков. С 2012 г. в серийном производстве планируется оставить только МБР РС-24 "Ярс". В 2011 г. планировалось произвести 3 испытательных пуска МБР "Ярс" (сообщения СМИ от декабря 2010 г.).

Развертывание комплексов "Ярс" начато в декабре 2009 г. после принятия комплекса РВСН для "опытно-боевого дежурства" в составе одного ракетного дивизиона полка Тейковской 54-й гвардейской ракетной дивизии 27-й гвардейской ракетной армии РВСН (базирование - Красные Сосенки, 3 комплекса). 30 ноября 2010 г. главкоком РВСН генерал С.Каракаев заявил, что РВСН постепенно будут перевооружаться с мобильных комплексов с моноблочными ракетами "Тополь-М" на мобильные комплексы с ракетами с РГЧ ИН "Ярс". В декабре 2010 г. на вооружение Тейковской ракетной дивизии поступил второй дивизион комплексов "Ярс" (3 СПУ). 4 марта 2011 г. объявлено, что первый ракетный полк с МБР РС-24 "Ярс" заступил на боевое дежурство в РВСН в составе Тейковской дивизии. В состав полка Тейковской ракетной дивизии вошли 2 ракетных дивизиона МБР РС-24, поставленных в РВСН в 2009-2010 г.г. Всего в составе полка 6 комплексов РС-24.

Все данные по комплексу носят предположительный характер и взяты из открытых источников и СМИ. Список источников прилагается.


АПУ 15У175М комплекса РС-24 "Ярс" с МБР 15Ж55М на показе МБР журналистам в Тейковской дивизии 29.11.2011 г. (фото - Сергей Пятаков, http://visualrian.ru/).
Автор: DIMMI Создан: 02.12.2010 12:54:24 Комментариев: 745 Читать всю статью

9К713 Агат (проект)

ДАННЫЕ НА 2020 г. (стандартное пополнение)
Комплекс "Агат"
Комплекс 9К713 (?) "Агат-1" - STERLITE (?)


Фронтовой ракетный комплекс / оперативно-тактический ракетный комплекс увеличенной дальности. Разработка комплекса велась на базе проекта комплекса "Эльбрус" Московским Институтом Теплотехники, главный конструктор - А.Д.Надирадзе. Разработка ракетного комплекса с баллистической ракетой наземного базирования "Агат-1" и авиационного ракетного комплекса с баллистической ракетой "Агат" велась по приказу Министерства оборонной пормышленности и МАП от 27.07.1978 г. (источник). Сухопутный вариант комплкса создавался в рамках конкурса на замену оперативно-тактических ракет увеличенной дальности "Темп-С" в котором так же участвовал проект комплекса "Волга" КБ Машиностроения. Работы по комплексу "Агат" не вышли из стадии проектирования.

Наименование NATO - STERLITE - присвоено нами предположительно исходя из сообщения Глобалсекьюрити.орг (см.экспорт).

Индекс ГРАУ 9К713 соотнесен с комплексом "Агат" предположительно.

Автор: DIMMI Создан: 01.10.2009 00:50:29 Комментариев: 1 Читать всю статью

9К712 Эльбрус (проект)

ДАННЫЕ НА 2020 г. (стандартное пополнение)
Комплекс 9К712 "Эльбрус"

Фронтовой ракетный комплекс / оперативно-тактическая ракета увеличенной дальности. Скорее всего разработка ракеты начата по Постановлению Совмина СССР №959-319 от 17 октября 1967 г. Разработка комплекса велась Московским институтом теплотехники (МИТ) в начале 1970-х годов. Ракета создавалась для замены ракетного комплекса "Темп-С" с учетом вероятного появления на вооружении стран НАТО ЗРК SAM-D (в будущем - ЗРК "Пэтриот"). Соответственно, в конструкции ракеты "Эльбрус" предполагалось использование разработанного для стратегического комплекса "Темп-2С" комплекса средств преодоления ПРО, а так же других самых современных по тем временам решений. Рассматривался так же проект морского варианта ракеты "Эльбрус-М" в том числе в неяденом оснащении для размещения на корабле-носителе проекта 1080 ВМФ СССР.

Главный конструктор - А.Д.Надирадзе, старший инженер проекта и руководитель темы «Эльбрус» - Ю.С. Соломонов (будущий директор и генеральный конструктор МИТа). Аванпроект комплекса выпущен в 1971 г. Эскизный проект комплекса защищен в конце 1973 г. Техпредложение по разработке ракетного комплекса датировано 1974 г.  Работы по комплексу “Эльбрус” были прекращены в 1979 г. в связи с загруженностью МИТ работами по созданию стратегических ракетных комплексов.

Индекс ГРАУ 9К712 соотнесен с комплексом "Эльбрус" предположительно.

Автомномную пусковую установку комплекса "Эльбрус" планировалось разместить на шасси "Основа" БАЗ. На фото прототип шасси БАЗ-6944 "Основа", 1979 г. (источник).
Автор: DIMMI Создан: 29.03.2009 23:56:55 Комментариев: 7 Читать всю статью

Р-36М2 / РС-20В Воевода - SS-18 mod.5-6 SATAN

ДАННЫЕ НА 2020 г. (стандартное пополнение)
Комплекс 15П018М "Воевода", ракета Р-36М2 / 15А18М / РС-20В / моно ГЧ 15Ф175 - SS-18 mod.5 SATAN / TT-09
Комплекс 15П018М "Воевода", ракета Р-36М2 / 15А18М / РС-20В / РГЧ ИН 15Ф173 - SS-18 mod.6 SATAN

Автор первоначальной статьи: Максим Пашнев (г.Обнинск), 2012 г.

Межконтинентальная баллистическая ракета четвертого поколения. Комплекс и ракета разработаны в Конструкторском Бюро "Южное" (г. Днепропетровск, Украина) под руководством академика АН СССР В.Ф.Уткина в соответствии с тактико-техническими требованиями Министерства обороны СССР и Постановлением ЦК КПСС и Совета Министров СССР № 769-248 от 09.08.1983 г. Главные конструкторы - С.И.Ус и В.Л.Катаев. В.Л.Катаева после перевода в аппарат ЦК КПСС заменил В.В.Кошик. Комплекс "Воевода" создан в результате реализации проекта многостороннего совершенствования комплекса стратегического назначения тяжелого класса Р-36М-УТТХ / 15П018 с МБР тяжелого класса 15А18 и предназначен для поражения всех видов целей, защищенных современными средствами ПРО, в любых условиях боевого применения, в т.ч. при многократном ядерном воздействии по позиционному району (гарантированный ответный удар, ист. - Стратегические ракетные).

В июне 1979 г. в КБ "Южное" было разработано техническое предложение по ракетному комплексу "Воевода" с тяжелой жидкостной МБР четвертого поколения под индексом 15А17. Эскизный проект ракетного комплекса с МБР Р-36М2 "Воевода" (индекс МБР был изменен на 15А18М с целью обеспечения выполнения требований договора ОСВ-2) разработан в июне 1982 года.


Пуск штатной ракеты Р-36М2. Вероятно, один из пусков на продление гарантийного срока хранения. (http://rbase.new-factoria.ru, обработано).
Автор: DIMMI Создан: 02.10.2011 21:17:16 Комментариев: 156 Читать всю статью

Комплекс 9К720 Искандер - SS-26 STONE - Структура комплекса и хронология

ДАННЫЕ НА 2020 г. (стандартное пополнение, v.2)
Комплекс 9К720 "Искандер-М" - SS-26 STONE-A


Структура комплекса и хронология.


СПУ 9П78-1 с крылатыми ракетами Р-500 ракетного комплекса 9К720 "Искандер-М" первого серийного бригадного комплекта в день передачи техники 107-й РБР. Капустин Яр, 28.06.2013 г. (http://i-korotchenko.livejournal.com).

Автор: DIMMI Создан: 10.01.2015 20:45:52 Комментариев: 20 Читать всю статью

Р-26 / 8К66 - SS-8 SASIN (ошибочно)

ДАННЫЕ НА 2020 г. (стандартное пополнение)
Ракета Р-26 / 8К66 - "SS-8 SASIN" (наименование ошибочно)


Межконтинентальная баллистическая ракета (МБР). Ракета разрабатывалась ОКБ-586 (ныне - КБ "Южное", г.Днепропетровск, генеральный конструктор - М.К.Янгель) по Постановлению Совета министров СССР от 23 мая 1960 г. о разработке ракеты Р-26, которая создавалась для замены МБР Р-16. Постановлением оговаривался выход на летно-конструкторские испытания уже в декабре 1961 г.

Ракета создавалась как замена МБР Р-16, но с меньшими габаритами и с обеспечением возможности нахождения ракеты в заправленном состоянии до одного года, то есть в 12 раз дольше, чем Р-16. Ракета изначально проектировались для шахтного базирования. В марте 1961 г. защищен эскизный проект ракеты. Ведущим конструктором изделия 8К66 назначен М.И.Галась (до начала июня 1962 г.), его помощником - Ю.А.Андрианов.

23 мая 1961 г. принято Постановление Совмина СССР №548-223 уточняющее требования к ракете - ракета Р-26 оснащалась тем же зарядом, что и МБР Р-16 и Р-9А, должна была иметь дальность 11500-12000 км при стартовом весе около 85 тонн. В качестве основного варианта задавалось шахтное базирование, при этом требовалось проработать и незащищенную пусковую установку. Головным разработчиком определялось ОКБ-586, а в качестве соисполнителей привлекалась кооперация предприятий, участвовавших в создании МБР Р-16. Проектирование боевой стартовой позиции поручено ленинградскому ЦКБ-34, которое практически одновременно занималось шахтным стартом для Р-16. Проведение совместных летных испытаний предусматривалось с I квартала до конца 1962 г.

Снижение габаритов ракеты Р-26 по сравнению с Р-16 достигалось следующим:
- энергетические возможности Р-16 (как и Р-9А) были несколько избыточны для используемого боевого оснащения, обеспечивался запас по дальности не менее 1000 км.
полезная нагрузка ракеты определяется весом не только головной части, но и аппаратуры системы управления. В связи с этим конструкторы ОКБ-586 добились включения в правительственное постановление контрольной цифры по весу этой аппаратуры - 200 кг на второй ступени, что соответствовало облегчению почти в 1,5 раза по сравнению с Р-16.
- в Постановлении оговаривалось снижение массы заряда боеголовки на 15% по сранвению с реальным образцом, испытанным в 1958 г.

С марта по июнь 1962 г. в НИИ-229 проведены огневые стендовые испытания обеих ступеней ракеты. При отработке "горячего" разделения ступеней планировался запуск двигателей второй ступени с пристыкованным макетом первой ступени. Ранее, стендовых испытаниях первой ступени МБР Р-16 стенд был разрушен и потому сейчас представители НИИ-88 высказывали опасение, что упавшая при разделении первая ступень ракеты Р-26 нарушит целостность стендового лотка, а струя двигателя второй ступени разрушит стенд. Чтобы избежать разрушения стенда испытатели прикрепили к корпусу макета первой ступени в качестве своеобразного амортизатора обыкновенную шпалу. После успешного проведения испытаний шпала была упакована, опломбирована представителями ОТК и Заказчика и отправлена "на исследование" в НИИ-88.

Особая благодарность "Практику" (http://military.tomsk.ru/forum) за помощь в подготовке материалов.


Ракеты Р-26 на параде в Москве, 07.11.1964 г.
Автор: DIMMI Создан: 04.04.2011 12:27:02 Комментариев: 30 Читать всю статью

Corona-ICBM / Hwasong-16

ДАННЫЕ НА 2020 г. (стандартное пополнение)
Corona-ICBM / Hwasong-16

Межконтинентальная баллистическая ракета, впервые показанная на параде в Пхеньяне 10.10.2020 г. Наименование "Corona-ICBM" условное, наименование Hwasong-16 предположительное.

Двухстепенчатая МБР с жидкостными двигателями 1-й и 2-й ступеней. Транспортный агрегат нового типа с 11 осями (часть осей ведущие) с разнесенными кабинами - для снижения высоты располоожения полезной нагрузки и размещения ракеты большой длинны с оптимальной транспортной высотой. Пуск ракеты осуществляется так же как в случае с предыдущими МБР КНДР со стартового стола. По сути самоходная пусковая установка является транспортером-установщиком ракеты на стартовыя стол, аналогично первым советским мобильным БРСД. Старт горячий на маршевых двигателях 1-й ступени ракеты. Считается, что первая ступень ракеты является аналогом первой ступени перспективной ракеты-носителя Unha-X.

Предположительно на 1-й ступени установлены 4/6 однокамерных ЖРД по типу двигательных установок ракет типа ГР-1 и Р-36. Рулевые двигатели 1-й и 2-й ступеней предпложительно сняты с образцов ракет, показанных на параде. Некоторые оценки указывают на диаметр ракеты в 3 метра, но мне кажется, что диаметр 1-й ступени не превышает 2.7 м, а из-за разной высоты расположения ракет HS-16 и HS-15 на пусковых установках эксперты ошибаются в оценках. На ступени, вероятно, увеличено количество камер ЖРД с 2-х до 4-х. Ступень разведения боевых блоков, вероятно, обеспечивает применение РГЧ ИН. Хотя какие-то конкретные оценки давать пока рано.

     Intercontinental ballistic missile (ICBM), first shown at the parade in Pyongyang 10 october 2020 The name "Corona-ICBM" is conditional, the name Hwasong-16 is probably.

Two-stage ICBM with 1st and 2nd stage liquid engines. A new type of TEL with 11 axles (some of the axles are leading) with spaced cabins - to reduce the height of the payload and accommodate a long rocket with an optimal high in transport position. The missile launched from launch pad like previous DPRK ICBMs. In fact, a TEL  is a carrier-launcher for a missile on a launch pad, similar to the first Soviet mobile MRBMs. Hot start on main rocket engines of the 1st stage. It is believed that the first stage of the rocket is an analogue of the first stage of the promising Unha-X launch vehicle.

Presumably, 4/6 single rocket engines are installed at the 1st stage, similar to the propulsion systems of the soviet GR-1 and R-36 missiles. The steering motors of the 1st and 2nd stages were presumably taken from the samples of missiles shown at the parade. Some estimates point to a rocket diameter of 3 meters, but it seems to me that 1st stages diameter is no more than 2.7 meters and increase in the rocket engine chambers from 2 to 4. Because some experts in their estimates of high of TEl with missiles HS-15 and HS-16 had mistakes. Upper stage had ability to use MIRV warheads. Although it is too early to give some correct estimates.
Конечно, нам показаны лишь макеты, а не реальные образцы ракет. В новейшей истории северокорейского ракетостроения это распространенная практика. Конечно, это не отменяет вероятность испытаний указанной ракеты в ближайшие месяцы.   Of course, we are shown only mock-ups, not real samples of missiles. In recent history of North Korean rocketry, this is a common practice. Of course, this does not negate the likelihood of testing this missile in the coming months.


Межконтинентальная ракета Hwasong-16 на параде в Пхеньяне 10.10.2020 г.


Сравнение пусковых установок с ракетами Hwasong-16 (слева) и Hwasong-15 (справа) на параде в Пхеньяне 10.10.2020 г.


Автор: DIMMI Создан: 11.10.2020 11:23:43 Комментариев: 4 Читать всю статью

Ошибка идентификации МБР РС-28 Сармат

Ошибка идентификации МБР РС-28 "Сармат"


Несоклько дней назад в новом non-native англоязычном блоге Missiles Underground появилась сенсационная информация об обнаружении отчета неких ракетных экологов о первом бросковом пуске тяжелой жидкостной МБР РС-28 / 15А28 "Сармат" (статья по ракете на нашем сайте временно закрыта по требованию суда). Блог Missiles Underground выложил фото горящих останков одной из ступеней некой ракеты с указанием того, что это последствия первого броскового пуска МБР "Сармат" в декабре 2017 г. на полигоне Плесецк и БЕЗ указания источника этой информации.

Проведенный анализ и поиск позволил обнаружить первоначальный источник фотографий - это новость компании НПЦ "Экопромсертефика" (ссылка на новость) в которой действительно речь идет об выполнении компанией комплекса работ по экологическому сопровождению бросковых испытаний комплекса "128" на космодроме Плесецк в декабре 2017 г.

Но вот с фотографиями всё несколько иначе:


Оригинал фото ракеты из новости, фото №1  (ссылка на новость)
Автор: DIMMI Создан: 11.09.2020 09:35:30 Комментариев: 1 Читать всю статью

Р-11 / 8А61, Р-11М / 8К11 - SS-1B SCUD-A

ДАННЫЕ НА 2020 г. (стандартное пополнение)
Ракета Р-11 / 8А61 "Земля"- SS-1B SCUD-A
Ракета Р-11М / 8К11 / 8К11М - SS-1B SCUD-A / KY-01
Ракета Р-11МУ / 8К12 (проект)
Ракета Р-150 / Р-170 - экспортное исполнение

Оперативно-тактическая ракета / ракетный комплекс с оперативно-тактической ракетой. Разработка одноступенчатой ракеты на высококипящих компонентах топлива со сроком хранения в заправленном положении до 1 месяца начата по теме НИР Н2 по Постановлению Совмина СССР от 4 декабря 1950 г. Разработка велась в ОКБ-1 НИИ-88 под общим руководством С.П.Королева (ведущий конструктор в 1950-1953 г.г. Синильщиков Евгений Васильевич, с весны 1953 г. - В.П.Макеев).

Ракета создавалась с использованием результатов испытаний и на базе элементов конструкции отечественных аналогов германских ракет V-2 и Wasserfal. Эскизный проект ракеты Р-11 был готов 30 ноября 1951 г. Разработка проекта ракеты Р-11 и подготовка к серийному производству на заводе СКБ-385 в г.Златоусте Челябинской области в полном объеме начаты по Постановлению Совмина СССР от 13 февраля 1953 г.

Особая благодарность "Пенсионеру" (http://russianarms.ru) и другим ветеранам-ракетчикам за помощь в подготовке материалов.


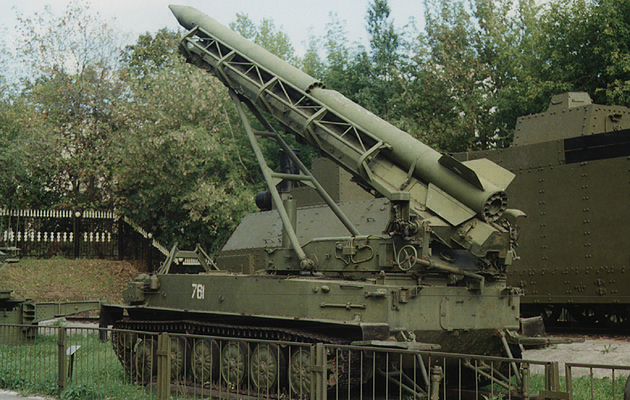

СПУ 8У218 с ракетой Р-11М / 8К11 на ноябрьском параде на Красной площади в Москве, конец 1950-начало 1960-х годов (http://www.haaretz.co.il/).

Автор: DIMMI Создан: 23.03.2009 00:51:36 Комментариев: 95 Читать всю статью

9К72 / Р-17 - SS-1C/D/E SCUD-B/C/D

ДАННЫЕ НА 2017 г. (стандартное пополнение)
Комплекс 9К72 "Эльбрус", ракета Р-17 / 8К14, СПУ 2П19 - SS-1B SCUD-A
Комплекс 9К72 "Эльбрус", ракета Р-17 / 8К14 - SS-1C SCUD-B
Комплекс 9К72 "Эльбрус", ракета Р-17 / 8К14-1 - SS-1C SCUD-B
Комплекс 9К72М "Эльбрус-М" (?), ракета Р-17М - SS-1D SCUD-C / KY-03
Комплекс 9К73, ракета Р-17В / 8К114 ("вертолетный")
Комплекс 9К72-О, ракета Р-17ВТО / 8К14-1Ф "Аэрофон" (с оптической ГСН) - SS-1E SCUD-D
Р-300 - экспортное обозначение ракеты комплекса 9К72


Оперативно-тактический ракетный комплекс. Разработка велась в СКБ-385 под руководством главного конструктора В.П.Макеева (зам.главного конструктора - В.Р.Серов, ведущий конструктор - Ю.Бобрышев) в рамках модернизации ракеты Р-11М по теме НИР "Урал" (Р-11МУ) с 1957 г. В результате НИР в декабре 1957 г. СКБ вышло с предложением создания ОТР с увеличенной по сравнению с Р-11М в два раза дальностью действия за счет замены двигателя на двигатель с турбонасосным агрегатом и доработки ракеты.

24 февраля 1958 г. подписаны документы ВПК при СМ СССР и Постановление СМ СССР о создании комплекса ОТР на базе Р-11М №378-181 вышло 1 апреля 1958 г. Эскизный проект защищен в НИИ-88 в сентябре 1958 г., выпуск конструкторской документации завершен в ноябре 1958 г. Производство опытной серии и прототипов (Р-17 - вариант 1 - двигатель ОКБ-3) велось на заводе СКБ-385 в г.Златоуст в 1958-1959 г.г. В апреле 1959 г. получены тактико-технические требования ГАУ МО СССР на ракету. В мае 1959 г. ТТТ утверждены, получен индекс ракеты ГАУ 8К14. По Постановлению СМ СССР от 17 июня 1959 г. серийное производство ракет Р-17 / 8К14 (Р-17 - вариант 2 - двигатель ОКБ-5 - с  1962 г.) велось на Воткинском машиностроительном заводе №235  (г.Воткинск, серия с 1959 по 1985 г.г.). В конце июля 1959 г. начата сборка первых двух ракет для огневых испытаний. Сборка ракет для летных испытаний начата в августе 1959 г.

Особая благодарность "Пенсионеру" (http://russianarms.ru) за помощь в подготовке материалов.

Ракета 8К14 комплекса 9К72 с СПУ 9П117 (фото КБМ им. В.П.Макеева)
Автор: DIMMI Создан: 23.03.2009 22:44:16 Комментариев: 113 Читать всю статью

Р-5 / Р-5М - SS-3 SHISTER

ДАННЫЕ НА 2016 г. (стандартное пополнение)
Р-5 / 8А62 - SS-3 SHISTER
Р-5М / 8К51 - SS-3 SHISTER

Баллистическая ракета средней дальности (БРСД). Головной разработчик - ОКБ-1 (с мая 1950 г. подразделение НИИ-88) под руководством  С.П.Королева. В раработке систем ракеты и комплекса участвовали разные КБ - разработка ракеты и комплекса - ОКБ-1, главный конструктор - С.П.Королев, ведущие конструкторы - Д.И.Козлов и И.П.Румянцев; двигатель - ОКБ-456, главный конструктор В.П.Глушко; система управления и наземная проверочно-пусковая аппаратура - НИИ-885,  главный конструктор Н.А.Пилюгин; наземное стартовое и прочее оборудование - ГСКБ "Спецмаш", главный конструктор В.П.Бармин; командные приборы - главный конструктор В.И.Кузнецов. Разработка начата как логическое продолжение работ по проекту ракеты Р-3 в 1951 г. Предложения по созданию новой ракеты представлены в Министерство вооружений СССР С.П.Королевым 20 октября 1951 г. Эскизный проект представлен 30 октября 1951 г. ОКР по созданию ракеты Р-5 задана Постановлением СМ СССР от 13 февраля 1952 г. Изготовление опытных ракет велось опытным производством НИИ-88 - заводом №88. Постановление СМ СССР о проведении летно-конструкторских испытаний ракеты Р-5 в три этапа вышло 13 февраля 1953 г. - первый и второй этапы, пристрелочный третий этап и зачетные испытания. На стенде филиала №2 НИИ-88 в Загорске в 1953 г. до начала пристрелочных испытаний проведено 4 огневых стендовых испытания ракеты Р-5.


Стартовый комплекс с ракетой Р-5М. Полигон Капустин Яр, видимо, 1956-1958 г.г. (из публикации Министерства обороны к 70-летию полигона, источник).

Автор: DIMMI Создан: 08.09.2009 22:15:54 Комментариев: 49 Читать всю статью
